Accesorio hidráulico mecanizado CNC

El accesorio hidráulico mecanizado por CNC es un accesorio hidráulico que conecta mangueras, tubos, bombas, válvulas y cilindros en un sistema hidráulico. Parece simple (un cuerpo metálico con roscas y una cara de sellado), pero funciona en condiciones brutales: presiones de 50 a más de 400 bares, cambios de temperatura, vibraciones y fluido hidráulico que encuentra cualquier ruta de fuga como el agua encuentra una grieta.

El trabajo del accesorio es sellar. Ya sea que se trate de un abocardado JIC de 37°, un ORFS (sello frontal de junta tórica), una rosca paralela BSPP o una rosca cónica NPT, la geometría del sellado se mecaniza con una precisión de micras. Una superficie de sellado desviada en 0,02 mm es un racor que llora. Un hilo con una raíz rota es un accesorio que se desprende bajo presión. Es por eso que la calidad del mecanizado no es algo "agradable" aquí: es una cuestión de seguridad.

Características y beneficios clave de los accesorios hidráulicos mecanizados por CNC

Superficies de sellado mecanizadas, no "suficientemente buenas" El cono abocinado de 37°, la ranura de la junta tórica y las caras del asiento están mecanizados con tolerancias controladas (ángulo del asiento ±0,5°, acabado superficial Ra 0,8μm máx.). Una superficie de sellado adecuada es lo que mantiene 350 bar dentro de la tubería y fuera de la sala de equipos.

Hilos limpios y afilados Los hilos se cortan o enrollan a 6 g/6 H con forma de perfil completo, sin raíces rotas ni crestas enrolladas. Las roscas cónicas (NPT/BSPT) se verifican con calibres de anillo L1/L2 para garantizar una unión apretada y sin fugas.

Confianza puesta a prueba Realizamos pruebas de presión de los accesorios a una presión de trabajo nominal de 1,5 veces en lotes de muestra, y cada accesorio se inspecciona visual y dimensionalmente. Para aplicaciones críticas, se encuentran disponibles pruebas de presión al 100 %.

Material adecuado para el fluido Acero al carbono cincado para sistemas de aceite mineral estándar; inoxidable 316 para fluidos alimentarios, marinos y agresivos; latón para servicio neumático y de agua de baja presión. El material adecuado previene la corrosión galvánica y fallas prematuras.

Limpieza que puedes especificar Los accesorios se limpian ultrasónicamente y se empaquetan según sus especificaciones de limpieza, incluidas las clases de limpieza ISO 4406 para sistemas servo y proporcionales sensibles.

Especificaciones del producto

Aplicaciones típicas

Como fabricante y proveedor de accesorios hidráulicos mecanizados por CNC, Tuoyuan Metal suministra accesorios al por mayor a precios directos de fábrica para:

Hidráulica móvil: excavadoras, cargadoras, maquinaria agrícola.

Sistemas hidráulicos industriales: prensas, máquinas de moldeo por inyección, máquinas herramienta.

Circuitos hidráulicos para equipos de construcción.

Sistemas hidráulicos marinos y offshore (inoxidable 316)

Líneas de fluidos farmacéuticos y de procesamiento de alimentos

Bancos de pruebas, sistemas de lubricación y circuitos neumáticos

Proceso de producción

Los accesorios hidráulicos se mecanizan a partir de barras en tornos CNC, a menudo en un solo ciclo de sujeción. Los cuerpos hexagonales se giran, perforan, roscan y la geometría de sellado (cono abocinado, ranura para junta tórica o cono) se corta con herramientas específicas. El enfoque de configuración única es lo que mantiene la superficie de sellado concéntrica con la rosca.

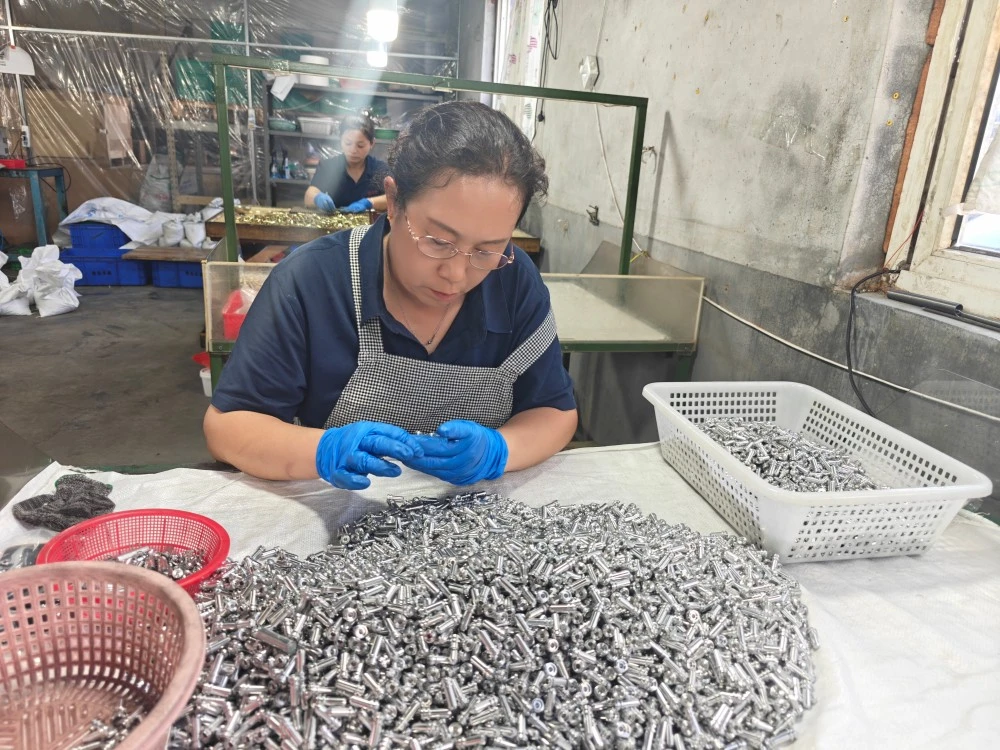

Después del mecanizado, los accesorios se desbarban (lo cual es fundamental en las caras de sellado) y luego se tratan la superficie (galvanizado, zinc-níquel o pasivación). Los accesorios se limpian ultrasónicamente para eliminar virutas y residuos y luego se inspeccionan: medición de roscas, verificación del ángulo del asiento, medición dimensional y prueba de presión por muestreo.

¿Por qué elegir Tuoyuan Metal?

Precisión de mecanizado donde cuenta Nuestros tornos CNC mantienen una precisión de posicionamiento repetido de ≤±0,003 mm y rutinariamente mecanizamos a ±0,01 mm en accesorios: la banda de tolerancia que mantiene las superficies de sellado verdaderas y las roscas limpias.

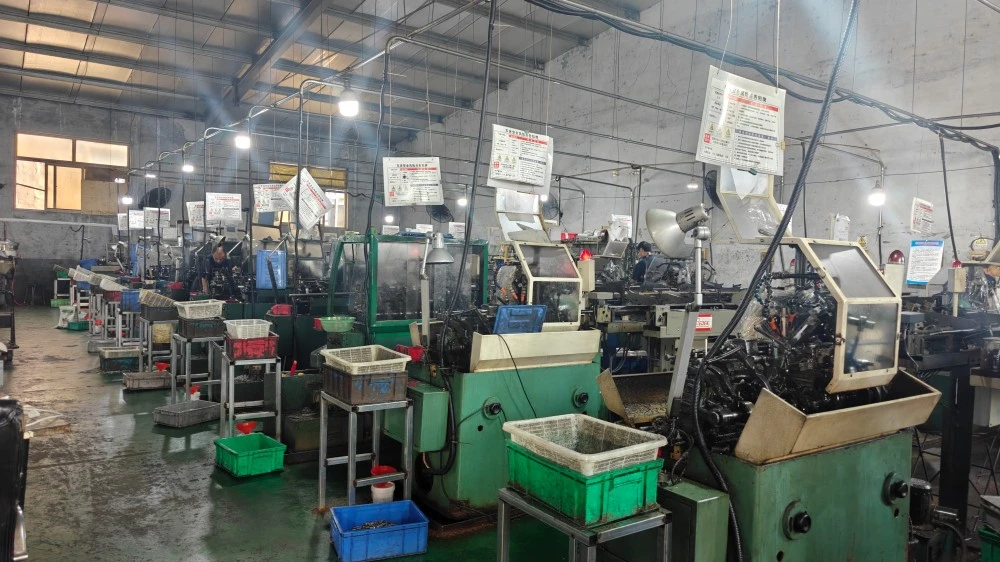

Década de experiencia en metalurgia Más de 10 años en torneado de precisión, con una fábrica de 5.000 m², 20 tornos CNC y una capacidad de 100 millones de piezas anuales. Hemos mecanizado todos los estándares de conexión de este catálogo, muchas veces.

Respuesta de calidad en 48 horas Si se encuentra un problema, respondemos dentro de las 48 horas y asumimos la responsabilidad total de la compensación según lo acordado. Ese compromiso, que se cumple constantemente, es el motivo por el que el 95 % de nuestros clientes realizan nuevos pedidos.

Documentación lista para exportar Los certificados de materiales, informes de inspección y registros de pruebas de presión se envían con cada pedido. Coordinación de inspección de terceros disponible.

Embalaje y envío

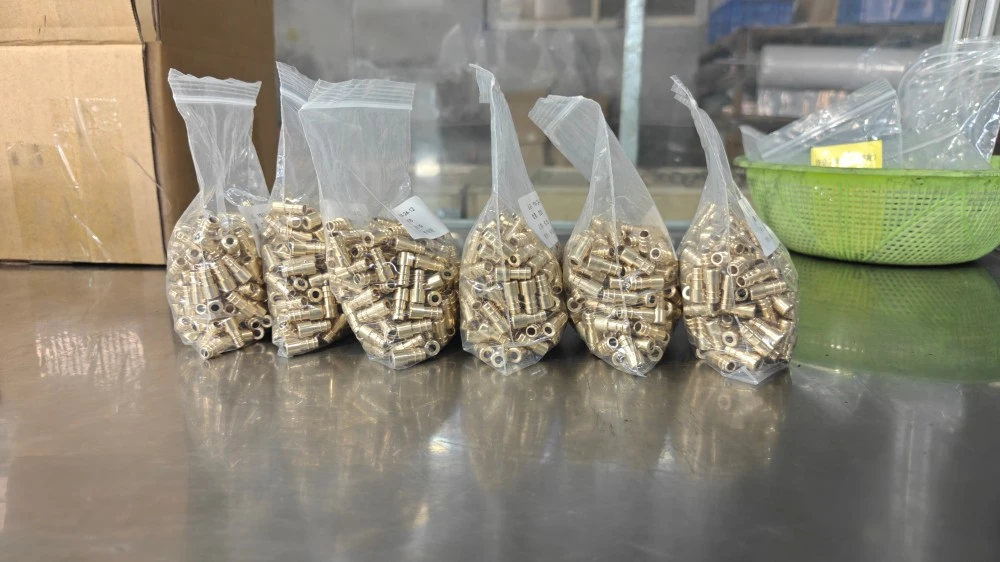

Los accesorios se limpian, se protegen contra la corrosión y se empaquetan en bolsas de polietileno, cajas de cartón o cajas de madera para exportación. Transporte exprés, aéreo y marítimo disponible desde el puerto de Qingdao. Documentación: Factura Comercial, Lista de Embalaje, Conocimiento de Embarque, Certificado de Origen, Certificado de Prueba de Materiales. Para precios de accesorios hidráulicos mecanizados por CNC, pedidos al por mayor o una cotización, comuníquese con nuestro equipo de exportación.

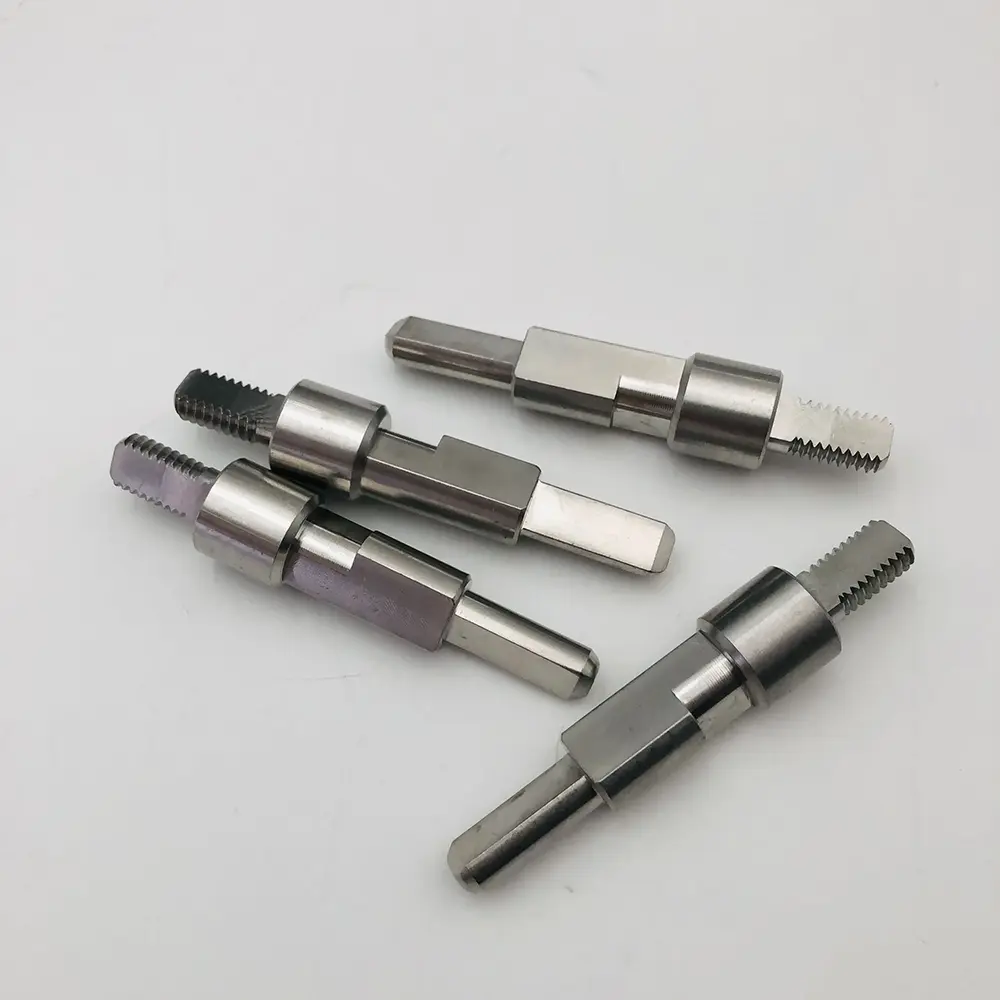

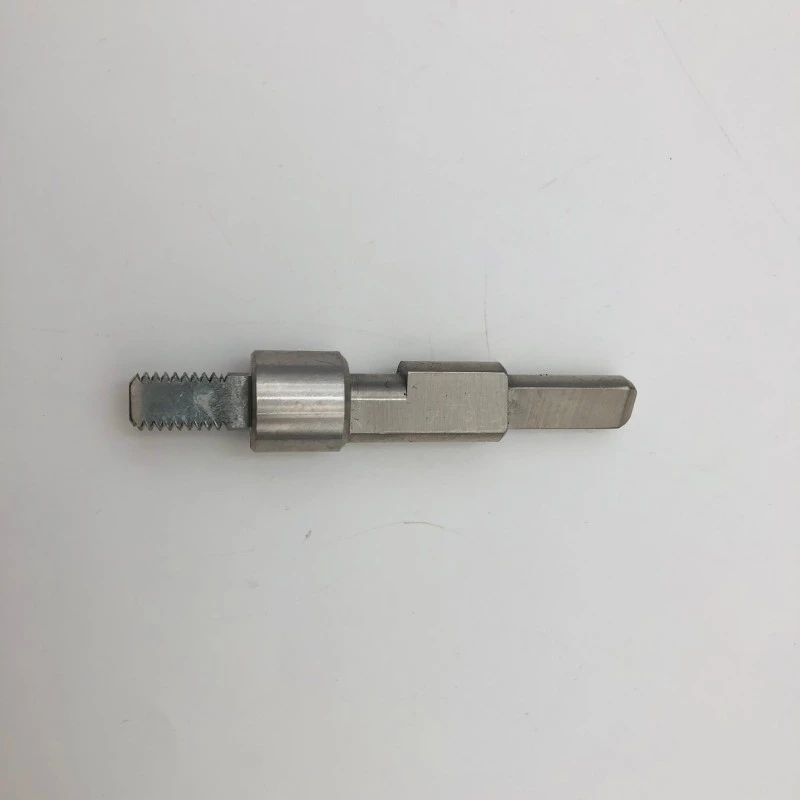

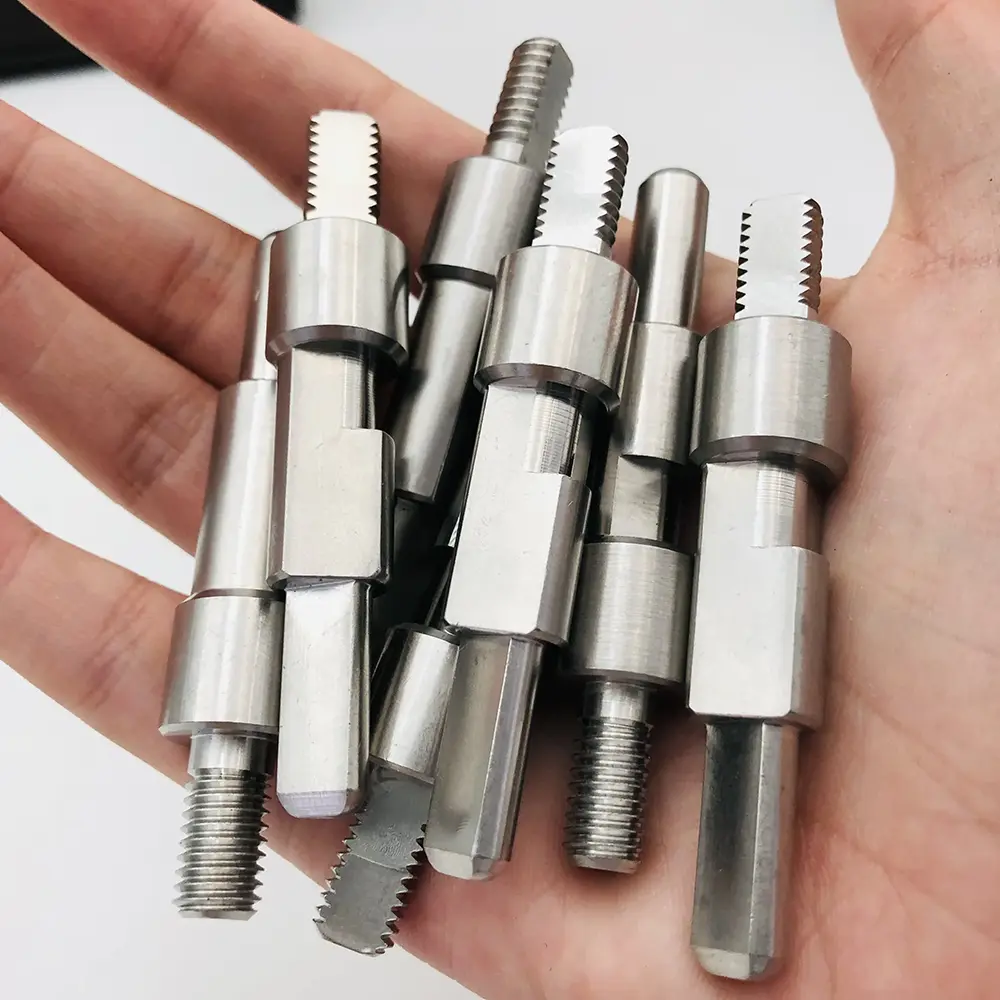

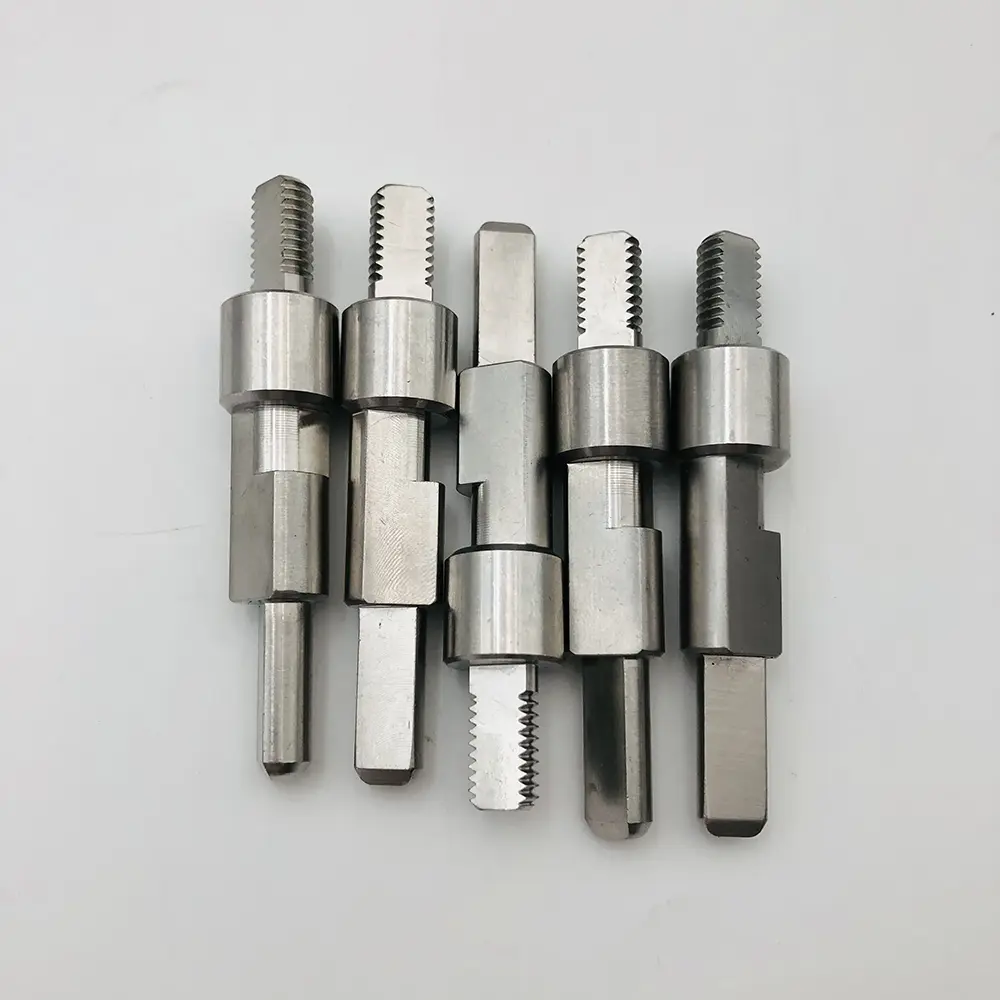

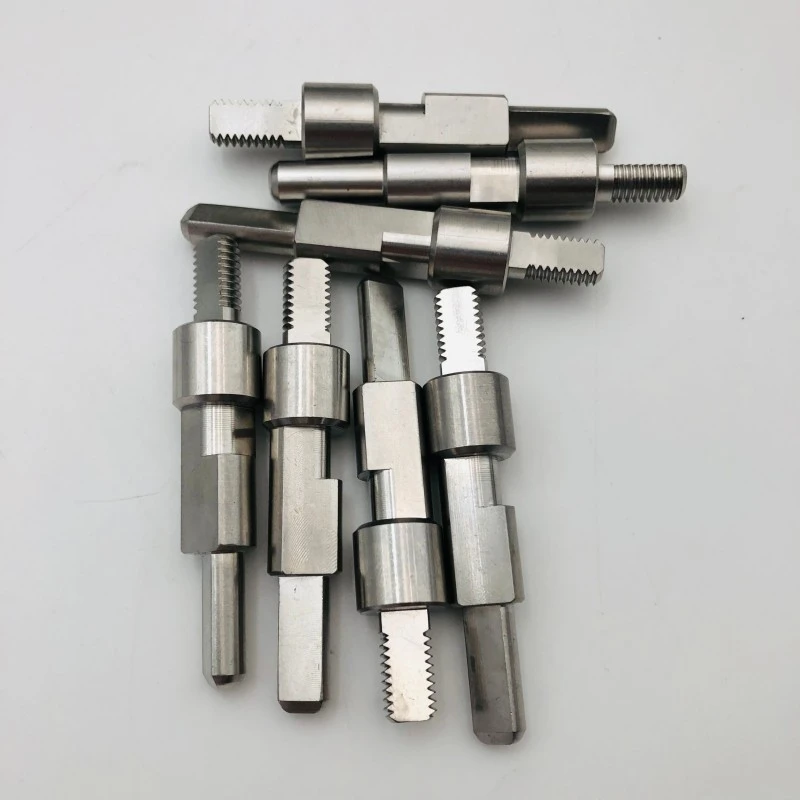

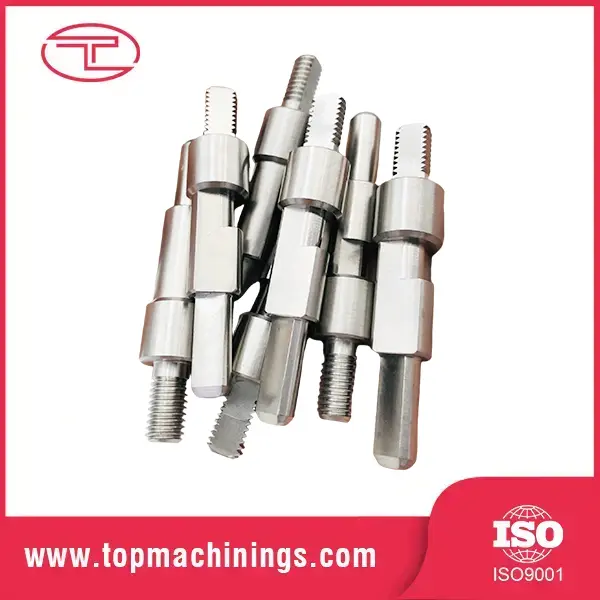

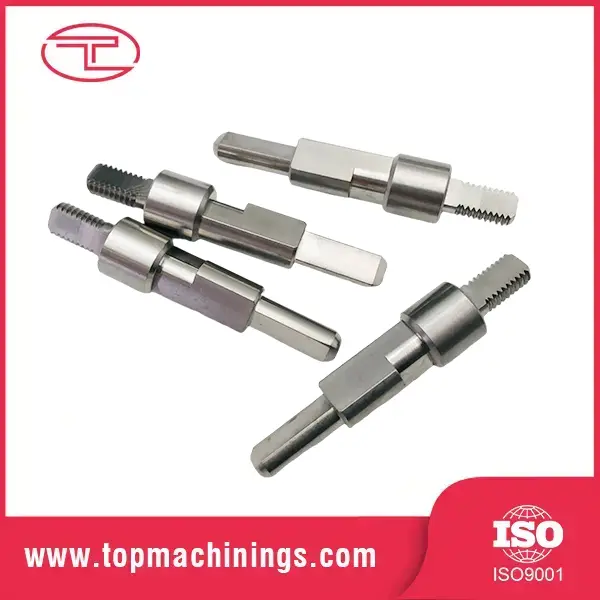

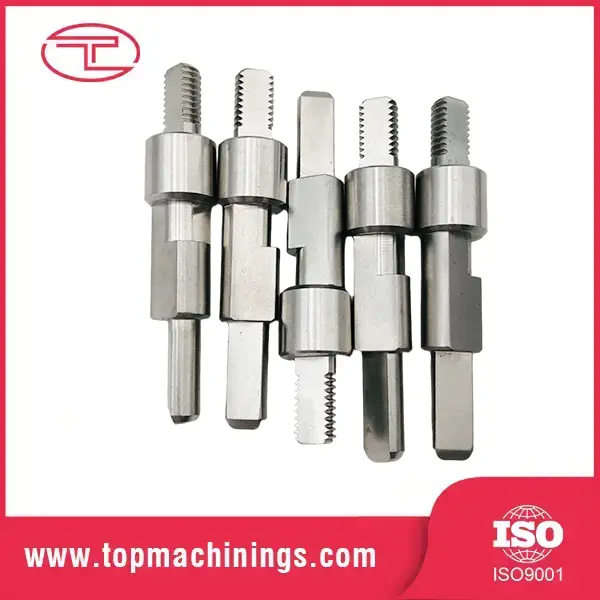

Ejes roscados de alta precisión para equipos industriales

Cliente: Fabricante europeo de equipos hidráulicos

Industria: Energía fluida y automatización industrial

Material: acero inoxidable/acero al carbono

Proceso: Torneado, fresado, roscado y tratamiento térmico CNC de precisión

El cliente necesitaba ejes roscados de varios pasos personalizados con tolerancias estrictas y un acabado superficial liso para evitar fugas y desgaste mecánico en conjuntos hidráulicos de alta presión. Los componentes estándar del mercado no cumplieron con sus requisitos específicos de torque y alineación.

Utilizando fresadoras de precisión y torneado CNC suizo de múltiples ejes, fabricamos ejes personalizados con perfiles de rosca exactos y características de fresado plano de acuerdo con los dibujos técnicos del cliente. Antes del envío se aplicó un estricto control de calidad, que incluye pruebas 100 % del calibre de la rosca y comprobaciones de rugosidad de la superficie.

Preguntas frecuentes

P: ¿Qué estándar de ajuste debo utilizar?

R: Depende de su región y de los extremos de las mangueras: JIC es común en Norteamérica, BSP en Europa/Asia, DIN métrico en Alemania, ORFS donde la vibración y el rendimiento sin fugas son importantes. Envíenos sus accesorios o dibujos actuales e identificaremos el estándar y le proporcionaremos los accesorios correspondientes.

P: ¿Qué presión pueden soportar sus accesorios?

R: Los accesorios estándar tienen una presión de trabajo de 350 bar; Configuraciones de alta presión de hasta 630 bar. Realizamos pruebas de presión en lotes de muestras a una presión nominal de 1,5 veces.

P: ¿Pueden suministrar accesorios de acero inoxidable para uso alimentario o marino?

R: Sí, los accesorios SUS316 con acabado pasivado están disponibles para aplicaciones alimentarias, marinas y farmacéuticas. Certificados de materiales proporcionados.

P: ¿Ofrecen accesorios personalizados según el dibujo?

R: Sí, nuestra especialidad son los accesorios completamente personalizados. Envíe un dibujo o una muestra y mecanizaremos según su geometría exacta, incluidas configuraciones de puertos personalizadas.

P: ¿Cuál es su MOQ y tiempo de entrega de accesorios hidráulicos mecanizados por CNC?

R: Muestras: 3 a 5 días, MOQ flexible. Producción: promedio 15 días. Transporte marítimo desde Qingdao o expreso para pedidos pequeños urgentes.
