Pasadores industriales de mecanizado CNC

Una clavija es un pasador cilíndrico corto que se utiliza para mantener una alineación precisa entre dos o más partes de un conjunto. A diferencia de un perno, que sujeta las piezas, los pasadores industriales mecanizados por CNC establecen la posición. Es el punto de referencia en torno al cual se construye todo el conjunto. Cuando se atornilla la carcasa de una caja de cambios a la brida de un motor, las clavijas (no los pernos) garantizan que los ejes permanezcan alineados.

Los pasadores vienen en dos formas principales: ajuste a presión y ajuste deslizante. La diferencia de rendimiento entre una clavija buena y una mala se mide en micras: si está demasiado apretada, se atasca; demasiado flojo y el conjunto se desvía.

Materiales y dureza de los pasadores industriales

Acero al carbono (1045/1060): endurecido y revenido, uso general rentable

Acero para rodamientos (GCr15/52100): totalmente endurecido a HRC 60–64 para una máxima vida útil

Inoxidable (SUS303/304/316): resistente a la corrosión para uso alimentario, marino y médico.

Acero para herramientas endurecido (para aplicaciones de desgaste especiales)

Rango de diámetro: 1 mm – 30 mm, longitudes de 3 mm a 200 mm

Clases de tolerancia: m6 ajuste a presión, h6/h7 ajuste deslizante según ISO 8734/8735, USAS B18.8.2

La ruta de fabricación clásica es el rectificado sin centros: las barras se rectifican hasta el diámetro final en una amoladora sin centros, se cortan a medida, se achaflanan y se endurecen. Lo que la mayoría de los compradores no se dan cuenta es que el orden de rectificado antes de endurecer es importante: el endurecimiento después del rectificado causa distorsión, razón por la cual rectificamos, endurecemos y luego rectificamos los pasadores críticos.

Intercambio de casos reales de Tuoyuan

Industria: Automatización y Maquinaria Industrial

Material: aluminio/acero inoxidable

Proceso: torneado y ranurado CNC de precisión

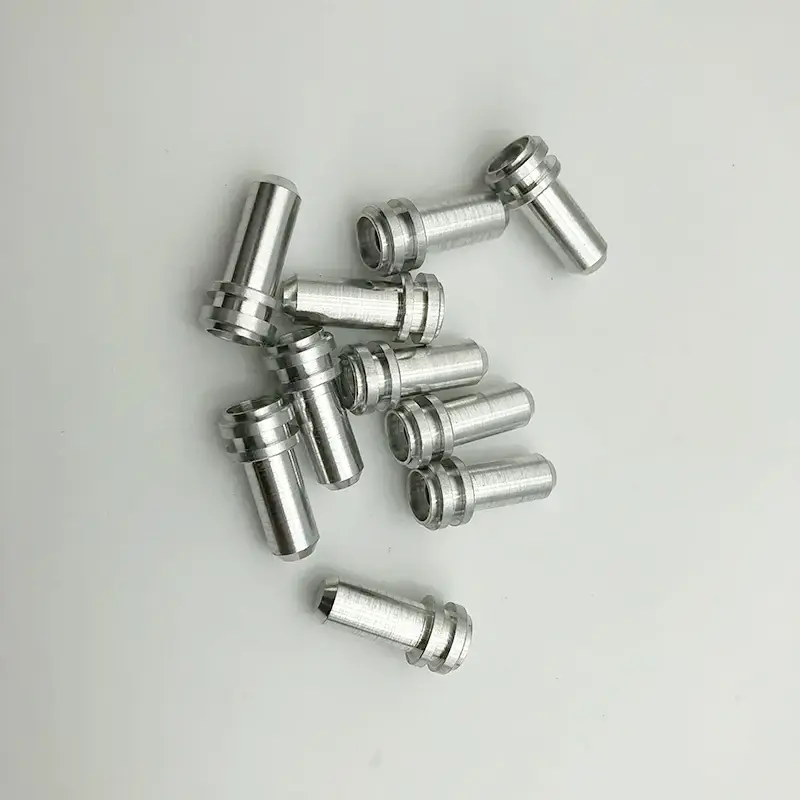

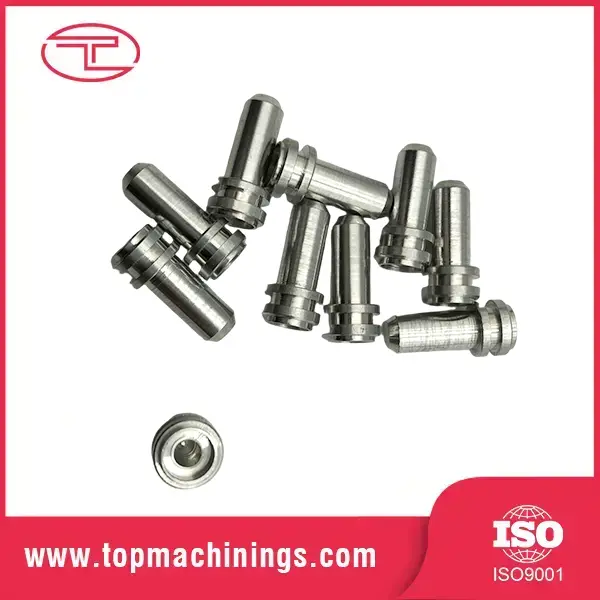

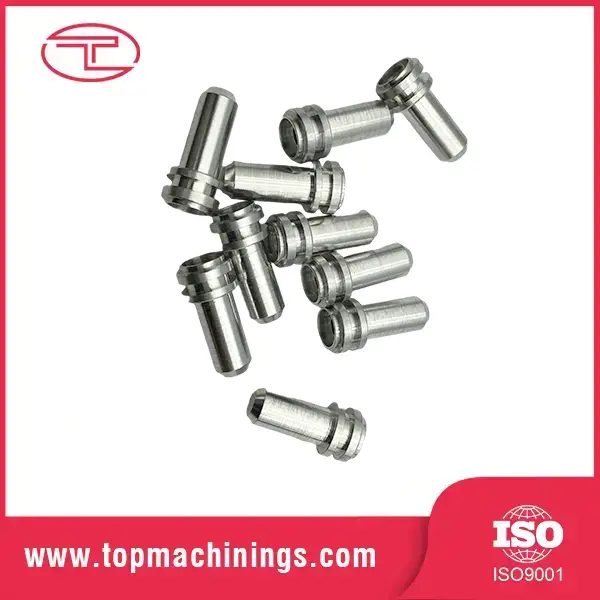

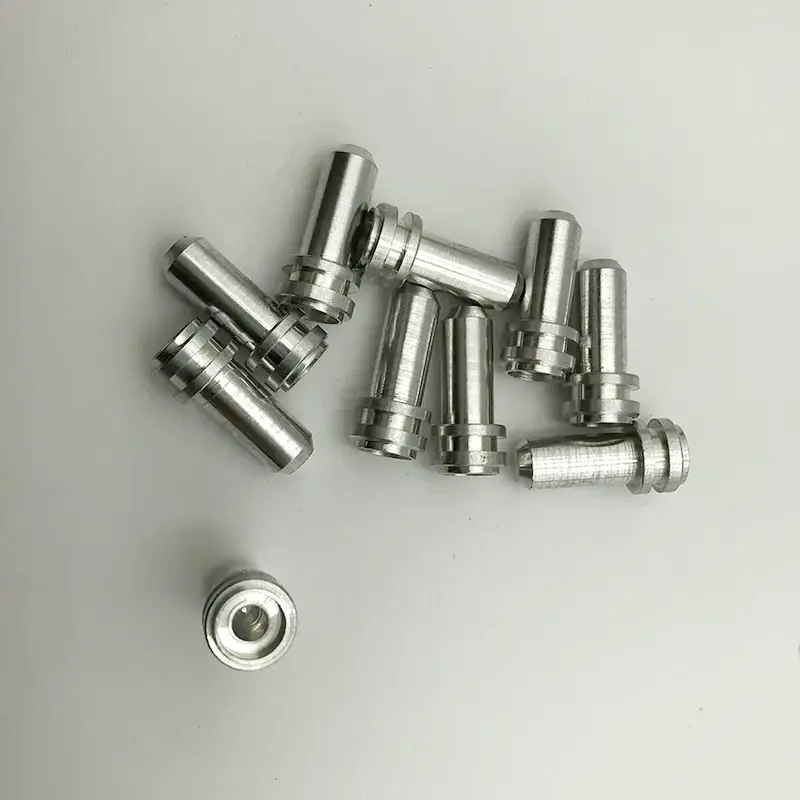

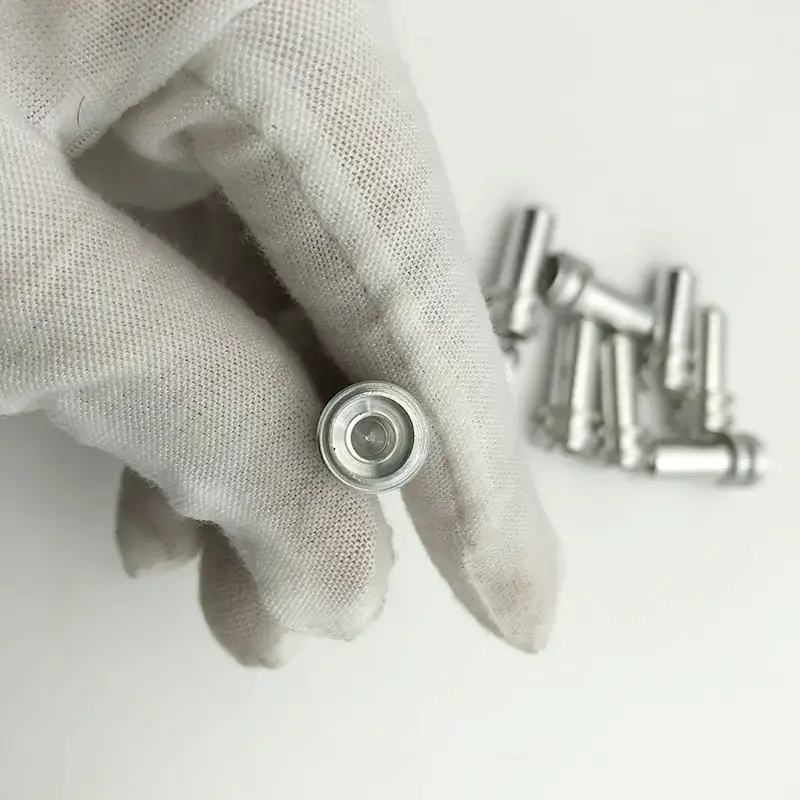

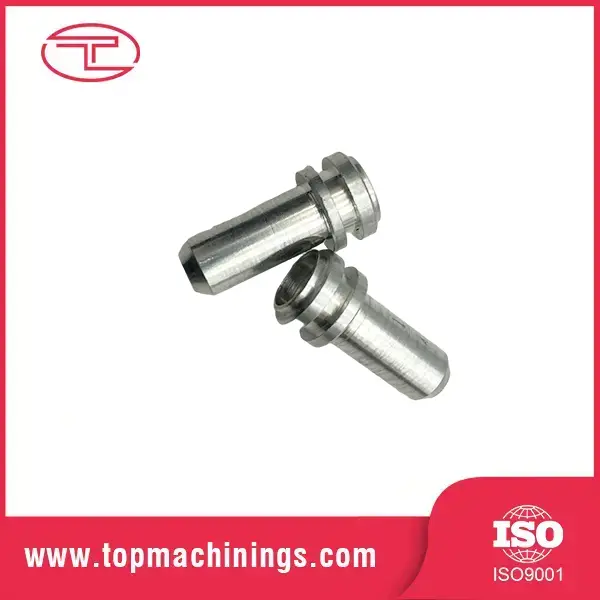

Un fabricante de automatización estadounidense necesitaba pasadores industriales mecanizados CNC personalizados con ranuras de retención de juntas tóricas precisas y tolerancias dimensionales estrictas para garantizar una alineación precisa y un sellado seguro en líneas de montaje de alta velocidad.

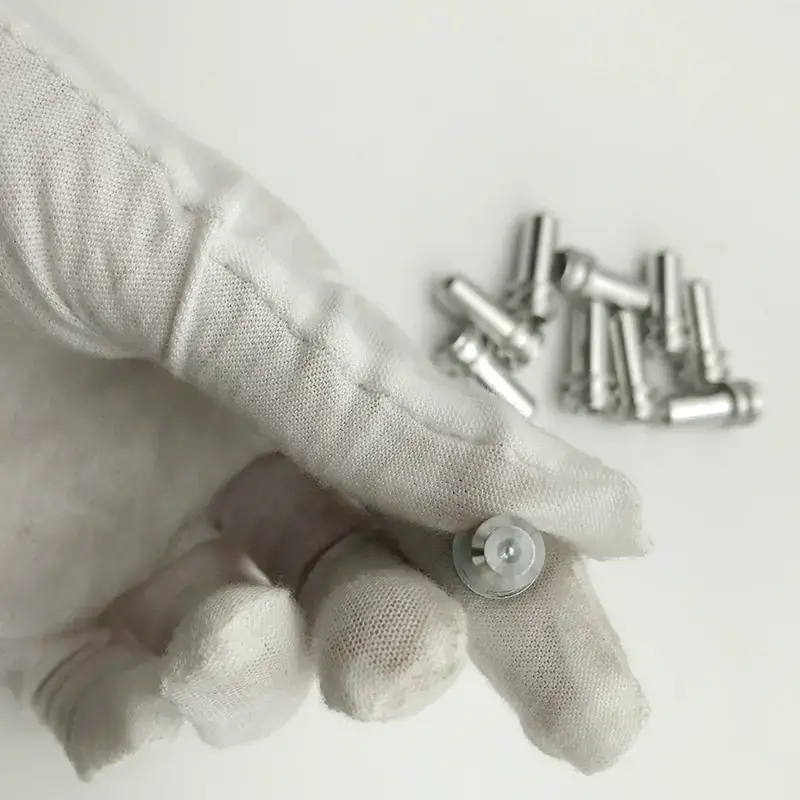

Produjimos estos pasadores de varios pasos utilizando máquinas de torneado CNC suizas de alta precisión, manteniendo la profundidad exacta de la ranura y el acabado de la superficie para un sellado óptimo. Se realizó una inspección óptica 100% antes del embalaje.

Características y beneficios clave

Tierra a ±0,002 mm para posicionamiento verdadero

Los diámetros finales se rectifican sin centros a ±0,002 mm con un acabado superficial de Ra 0,2–0,4 μm. Esta no es una tolerancia "lo suficientemente cercana": las clavijas industriales de mecanizado CNC son la tolerancia que hace que los ensamblajes sean repetibles, los accesorios sean precisos y los productos sean consistentes.

Endurecido a HRC 60+ para un servicio prolongado

Los pasadores de acero para cojinetes están completamente endurecidos a HRC 60–64, lo que les otorga la dureza necesaria para sobrevivir a repetidas inserciones y extracciones sin rayarse. Una clavija endurecida dura más que una blanda en un orden de magnitud.

Extremos biselados, bordes limpios

Ambos extremos están biselados (normalmente 1,5×45°) y desbarbados, por lo que los pasadores comienzan a introducirse en los orificios limpiamente sin raspar el material ni dañar la boca del orificio. Sin rebabas, sin agujeros rayados, sin ensamblajes rechazados.

Rectitud en la que puedes confiar

Las relaciones longitud-diámetro se mantienen rectas dentro de 0,01 mm por 50 mm. Una clavija doblada no sólo no logra ubicarse, sino que daña el orificio escariado al insertarla. Medimos la rectitud en cada lote de producción.

Agrupación de diámetros ajustados para ajustes mixtos

Los pasadores se clasifican en grupos de diámetros reducidos para que una caja de pasadores proporcione una presión de ajuste constante. No más "éste se desliza, aquél necesita un martillo" en su línea de montaje.

Especificaciones del producto

Proceso de producción

La producción de pasadores industriales mecanizados por CNC comienza con barras estiradas en frío o rectificadas. Las barras se rectifican sin centros hasta alcanzar el diámetro casi final, se cortan a medida, se achaflanan y se desbarban. En el caso de los pasadores endurecidos, luego se tratan térmicamente y se rectifican hasta alcanzar la tolerancia final; el rectificado de dos etapas es lo que mantiene el pasador terminado perfectamente redondo y recto.

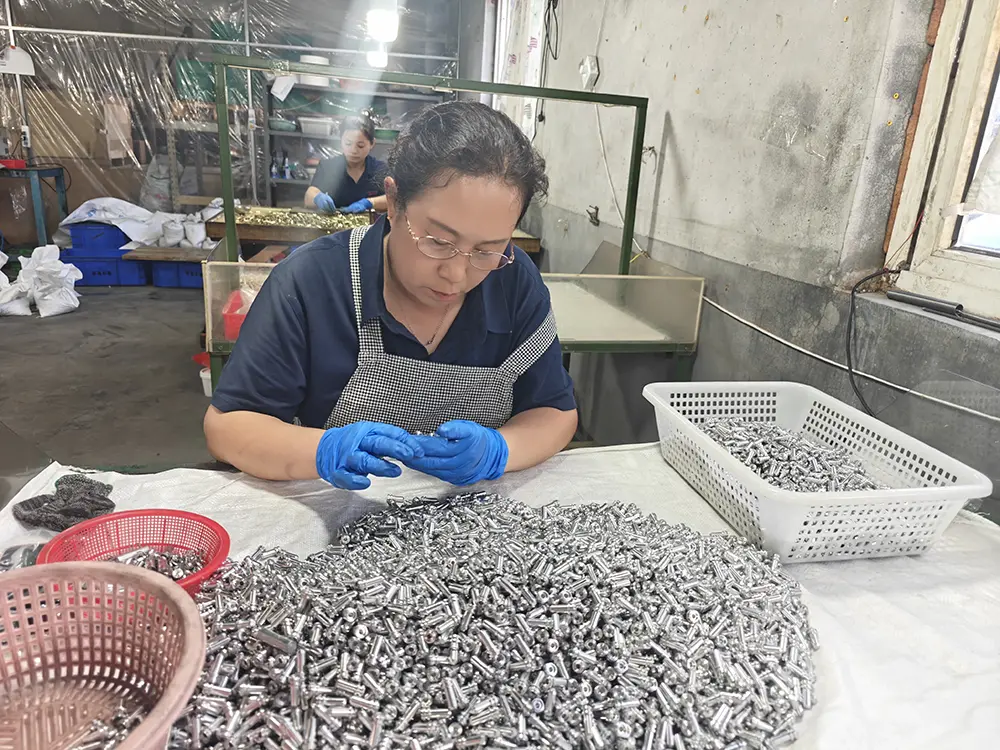

La inspección final cubre el diámetro (con micrómetro y medidor de aire), dureza (prueba Rockwell), rectitud y acabado superficial. Los pasadores están agrupados por diámetro y embalados en embalajes aceitados y protegidos contra la oxidación. Los certificados de lote acompañan a cada pedido.

Cronograma de producción

Plazo de entrega estándar: 10 a 15 días para tamaños estándar; 15 a 18 días con endurecimiento y trituración.

Día 1-3: confirmación del pedido y selección de material

Día 4 al 8: rectificado, corte y biselado de barras

Día 9 a 12: tratamiento térmico y pulido final (si se especifica)

Día 13-14: Inspección, agrupación, embalaje.

Día 15: Envío desde Qingdao

¿Por qué elegir Tuoyuan Metal?

Capacidad a nivel de micras, volúmenes industriales

Con más de 10 años en mecanizado de precisión, 20 tornos CNC y una capacidad anual de 100 millones de piezas, Tuoyuan Metal puede ofrecer pasadores industriales mecanizados CNC en volúmenes de grado automotriz con tolerancias de laboratorio. Hemos enviado lotes de 2,5 millones de piezas con tasas de defectos inferiores a 15 PPM.

Proveedor confiable de América del Norte

El 60% de nuestra producción se destina a clientes norteamericanos, con una tasa de repetición de compras del 95%. Si nuestros pasadores no ubicaran las piezas correctamente, esos clientes no realizarían nuevos pedidos cada trimestre, durante años.

Trazabilidad total

Los certificados de fábrica de materiales, los registros de tratamiento térmico y los informes de inspección se archivan por lote. Trazabilidad completa desde el lote de barras hasta el pasador terminado.

Muestras y cotizaciones rápidas

Los pedidos de muestra se envían en 3 a 5 días. Cotizaciones en 24 horas. Los problemas de calidad respondieron dentro de las 48 horas. Este es nuestro estándar, no nuestra promesa.

Embalaje y envío

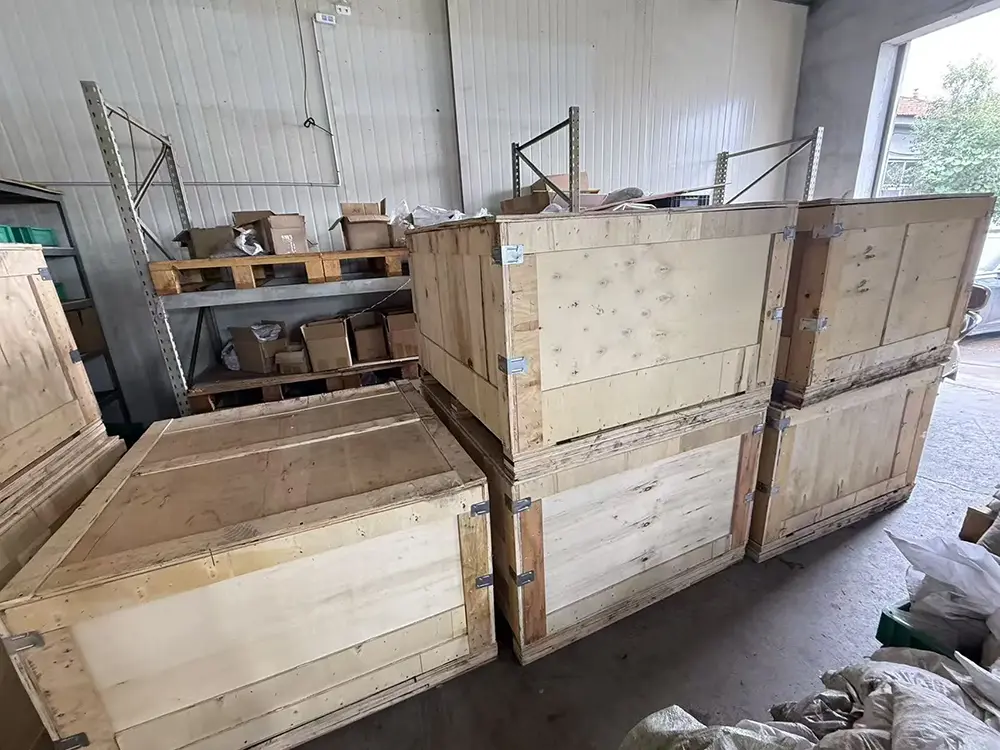

Los pasadores se engrasan o recubren, se empaquetan en bolsas de polietileno con inhibidor de óxido y se envían en cajas de cartón o de madera. Express (DHL/FedEx/UPS) para pedidos pequeños, transporte marítimo desde el puerto de Qingdao para pedidos a granel. Documentación: Factura Comercial, Lista de Embalaje, Conocimiento de Embarque, Certificado de Origen, Certificado de Prueba de Materiales. Para obtener precios de pasadores industriales de mecanizado CNC, pedidos al por mayor o una cotización, comuníquese con nuestro equipo de exportación.

Preguntas frecuentes

P1: ¿Qué tolerancia tienen sus pasadores?

A1: La tolerancia estándar del suelo es de ±0,002 mm en el diámetro, con acabado superficial Ra de 0,2 a 0,4 μm. Clases de ajuste disponibles: ajuste a presión m6, ajuste deslizante h6/h7.

P2: ¿Cuál es la diferencia entre los pasadores de ajuste m6 y h6?

R2: Los pasadores m6 son ligeramente sobredimensionados para una instalación a presión, se bloquean en los orificios escariados y requieren un extractor para extraerlos. Los pasadores h6/h7 son de ajuste deslizante para conjuntos que deben desmontarse periódicamente. Cuéntanos tu aplicación y te recomendaremos la clase adecuada.

P3: ¿Proporcionan pasadores de acero inoxidable endurecido?

R3: Sí, el acero inoxidable que endurece por precipitación se puede endurecer a HRC 38–44 con excelente resistencia a la corrosión. Para tareas alimentarias o marítimas, esta es la elección correcta.

P4: ¿Pueden fabricar pasadores de longitud o chaflán personalizados?

R4: Sí. Cortamos longitudes personalizadas, chaflanes personalizados, guías cónicas y ranuras según el dibujo. La cantidad mínima de pedido para pines personalizados es baja; se aceptan muestras.

P5: ¿Cómo se evita la oxidación de los pasadores almacenados?

R5: Los pasadores están engrasados ​​y empaquetados con papel inhibidor de corrosión en fase de vapor. Para el transporte marítimo al extranjero, utilizamos embalaje VCI para garantizar una llegada libre de óxido.
