¿Cómo las piezas torneadas con precisión permiten herramientas quirúrgicas robóticas más pequeñas?

Los sistemas quirúrgicos robóticos se están reduciendo. La próxima generación de robots laparoscópicos y microquirúrgicos utiliza instrumentos con diámetros inferiores a 3 mm: lo suficientemente pequeños para navegar por una anatomía delicada pero lo suficientemente fuertes para agarrar, cortar y suturar. Lograr esto requiere un replanteamiento radical de cada componente, especialmente los elementos de transmisión mecánica dentro de la muñeca de la herramienta. La respuesta está enpiezas torneadas de precisión– geometrías diminutas y complejas mecanizadas con tolerancias que eran impensables hace una década. Este artículo explica cómo el torneado CNC de alta precisión crea ejes, pasadores y carcasas en miniatura que hacen posibles las herramientas robóticas submilimétricas, y qué deben buscar los gerentes de adquisiciones en un proveedor.

El desafío de la miniaturización en cirugía robótica

Un instrumento quirúrgico robótico típico contiene hasta 20 piezas móviles dentro de un tubo más pequeño que un lápiz. Cada parte debe:

• Resiste esterilizaciones repetidas (autoclave, radiación gamma)
• Transmitir par con juego casi nulo
• Se adapta a espesores de pared de hasta 0,15 mm
• Cuesta menos que los componentes mecanizados convencionales, porque los instrumentos suelen ser de un solo uso o de reutilización limitada.

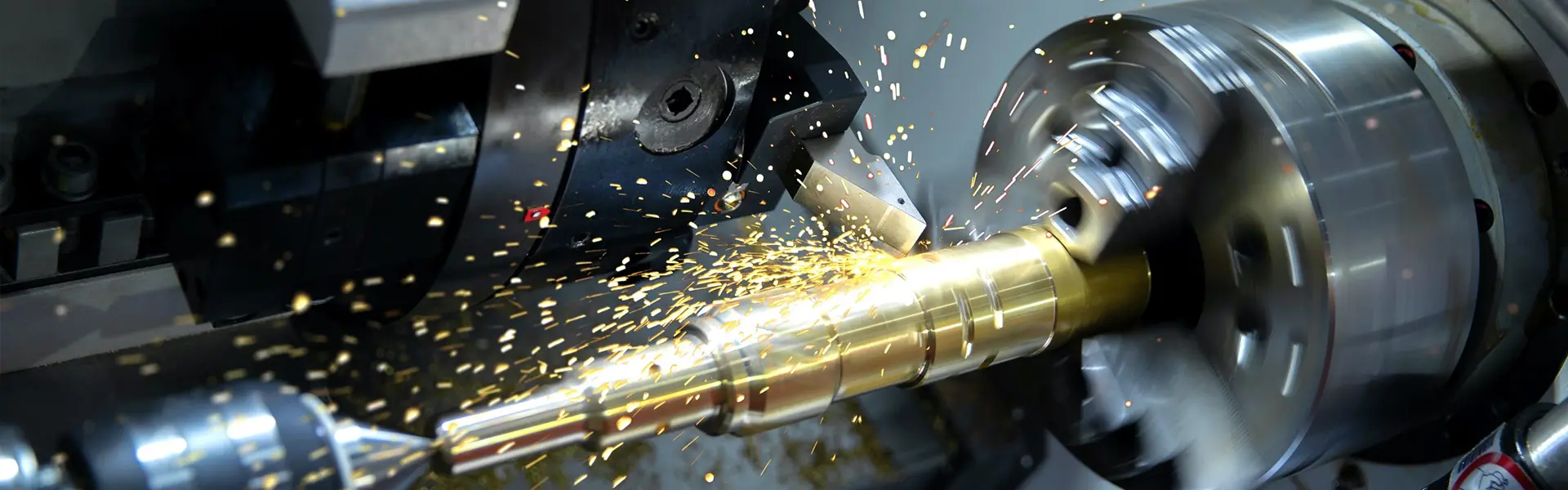

Los métodos de mecanizado tradicionales (estampado, torneado simple) no pueden mantener la concentricidad, el acabado superficial o las microcaracterísticas requeridos. Las piezas torneadas de precisión, producidas en tornos CNC de tipo suizo con herramientas motorizadas, resuelven estos problemas combinando torneado, fresado y taladrado en un ciclo, logrando tolerancias de ±0,005 mm o mejores.

Tres formas fundamentales en las que las piezas torneadas con precisión permiten la miniaturización

1.Microejes y pasadores de accionamiento

La muñeca de un robot quirúrgico utiliza cables o varillas de empuje para articular el efector final. Estos se conectan a pasadores y ejes diminutos, a menudo de 0,5 mm a 2 mm de diámetro. Una pieza torneada de precisión puede incluir:

• Ranuras para anillos de retención (ancho 0,2 mm, profundidad 0,05 mm)
• Extremos hexagonales o cuadrados para transferencia de torsión.
• Orificios transversales (0,3 mm de diámetro) para engarzar cables

Por qué es importante la precisión: una desviación de 2 µm en un clavo de 1 mm crea un error angular de 0,2°, algo inaceptable cuando el cirujano sutura un vaso sanguíneo de 0,5 mm.

2.Componentes tubulares de pared delgada

Las juntas de articulación requieren carcasas y manguitos con espesores de pared inferiores a 0,2 mm. El giro convencional provoca vibraciones o colapso. El torneado suizo con refrigerante de alta presión y herramientas de carburo produce paredes delgadas estables y repetibles.piezas torneadas de precisiónsin desbarbado secundario.

3.Geometría compleja en una única configuración

Los diseñadores de herramientas robóticas quieren características combinadas: roscas, conos, muescas y partes planas, todo en una sola pieza. Las piezas torneadas con precisión fabricadas en tornos multieje eliminan múltiples configuraciones, lo que garantiza la consistencia geométrica. Por ejemplo, una punta de trocar con una ranura de accionamiento helicoidal y un reborde proximal se puede mecanizar en menos de 40 segundos.

Tabla de parámetros: especificaciones críticas para piezas torneadas de precisión de grado quirúrgico

El costo oculto de las piezas torneadas con precisión inconsistentes

Los fabricantes de dispositivos médicos a menudo se centran en las tolerancias de ensamblaje y subestiman el impacto de las piezas individuales torneadas con precisión. Un ejemplo del mundo real: un fabricante de grapadoras quirúrgicas experimentó un 12 % de fallos en el campo debido a un pasador de 0,5 mm que tenía una profundidad de ranura inconsistente. El proveedor del pasador había reclamado ±0,01 mm pero entregó ±0,025 mm. El cambio a un proveedor que controla cada lote con clasificación 100 % óptica redujo la tasa de fracaso al 0,2 %.

Lecciones clave:

• La medición importa: solicite informes del micrófono láser o del sistema de visión, no solo calibradores.
• Certificación de materiales: los instrumentos quirúrgicos requieren una trazabilidad total (EN 10204 3.1).
• Consistencia del acabado de la superficie: las zonas rugosas albergan bacterias; especifique Ra y Rz.

Por qué Tuoyuan comprende las demandas de la miniaturización quirúrgica

Qingdao Tuoyuan Metal Co., Ltd. ha pasado más de una década desarrollando capacidades de procesamiento de metales de precisión. A diferencia de los talleres mecánicos generales, Tuoyuan se centra en las tecnologías exactas que necesita la robótica quirúrgica:

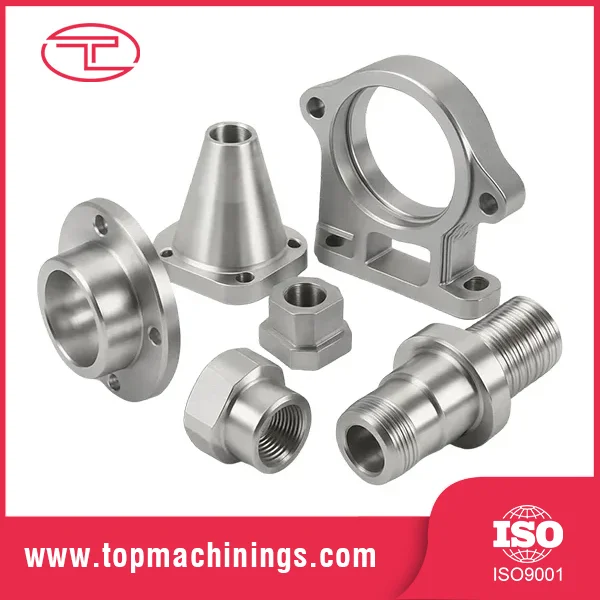

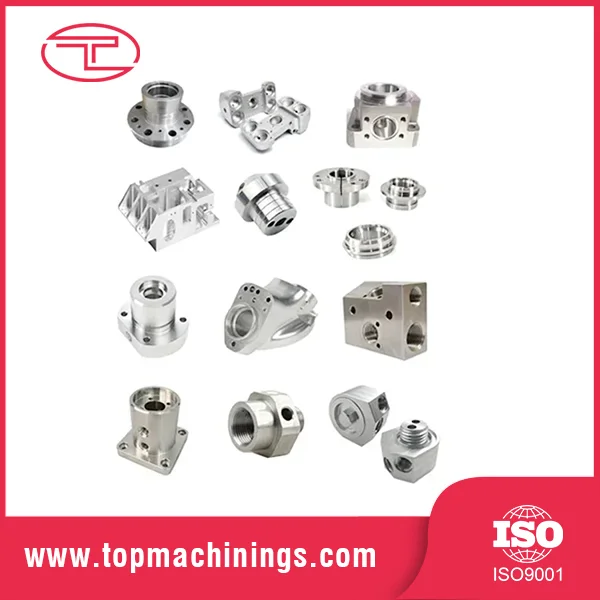

• Piezas de torneado CNC (cabezal suizo y fijo) para microejes, pasadores y manguitos
• Piezas de fresado CNC para características de carcasa complejas
• Estampado y forjado para componentes rentables de gran volumen
• Tratamiento de superficies (galvanizado, recubrimiento en polvo, pulido), aunque las herramientas quirúrgicas a menudo especifican electropulido o pasivación, que Tuoyuan puede organizar a través de socios certificados.

tuoyuan opera bajo la norma ISO 9001, con una cadena de suministro completa desde la materia prima hasta la pieza terminada. Su filosofía de “excelencia en cada detalle” significa que cada pieza torneada con precisión se inspecciona con equipos de medición digitales y se mantienen registros de lotes durante más de 10 años, algo esencial para la trazabilidad de los dispositivos médicos.

Una herramienta práctica: una lista de verificación sencilla para el abastecimiento

Al evaluar una fuente de piezas torneadas de precisión para dispositivos quirúrgicos robóticos, pregunte por:

• Un análisis de acumulación de tolerancias en su característica más crítica.
• Tres piezas de muestra aleatorias medidas con una CMM o un micrófono láser.
• Certificado de material que muestre el número de lote y la composición química.
• Capacidad del proceso (Cpk): para diámetro y concentricidad, Cpk ≥1,33 es un umbral seguro.

tuoyuan ofrece los cuatro de serie.

Piezas pequeñas, un gran salto para la cirugía

La tendencia hacia herramientas quirúrgicas robóticas más pequeñas e inteligentes es imparable. Pero esto no se logrará simplemente reduciendo los diseños existentes. requierepiezas torneadas de precisiónque son de tamaño micro, macroprecisos y fabricados consistentemente en volumen. Para los gerentes de adquisiciones, la mejor estrategia es asociarse con una empresa metalúrgica que tenga experiencia comprobada en torneado CNC, una cadena de procesos interna completa y un sistema de calidad que no deje nada al azar.

Envíe su dibujo de microcomponentes más desafiante atuoyuanpara una revisión de viabilidad y un ensayo de muestra. Utilice la tabla de parámetros anterior para especificar tolerancias y solicite un informe de capacidad del proceso. El proveedor adecuado de piezas torneadas de precisión puede reducir el tiempo de desarrollo a la mitad y hacer realidad su herramienta quirúrgica de última generación.
