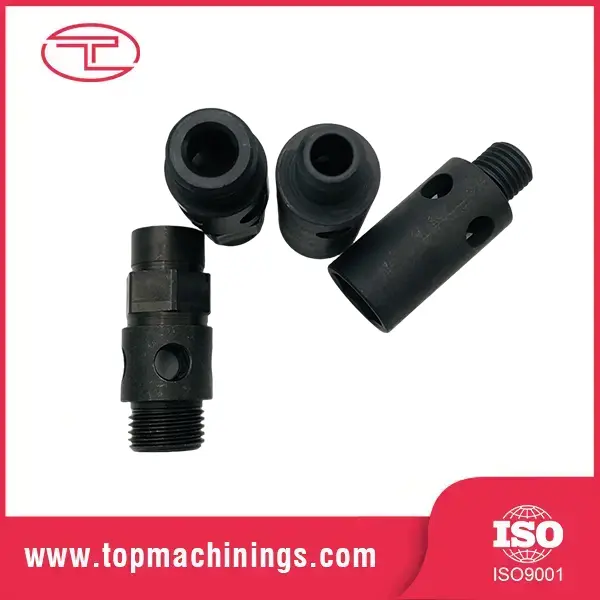

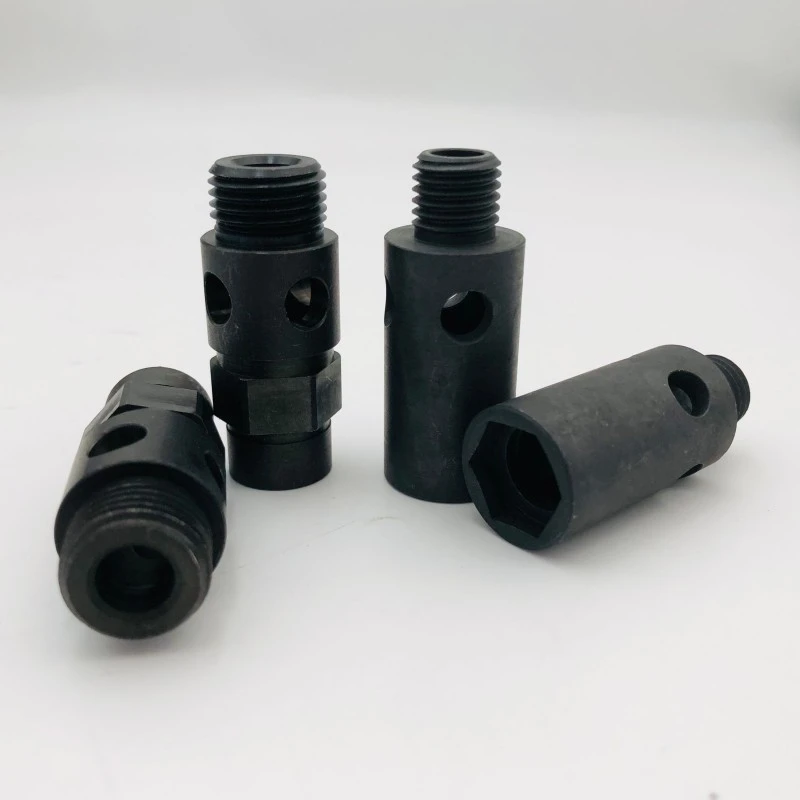

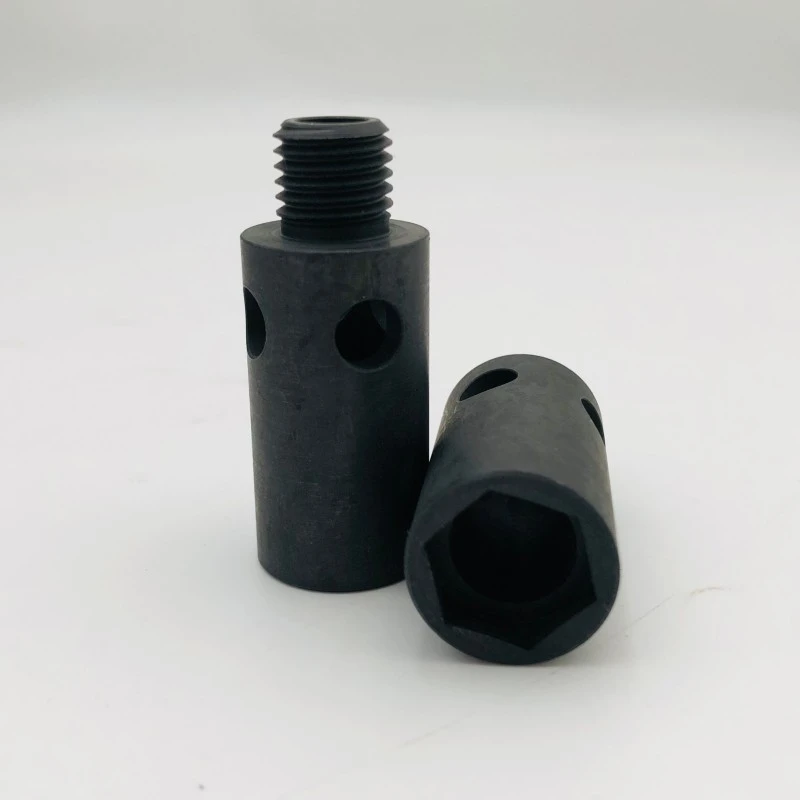

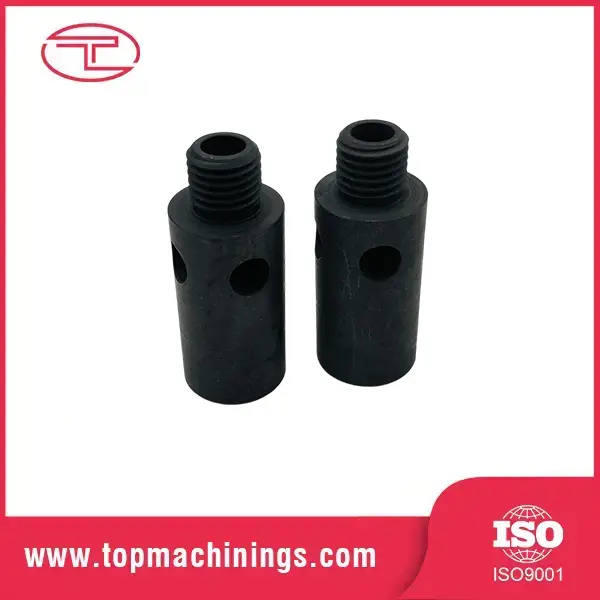

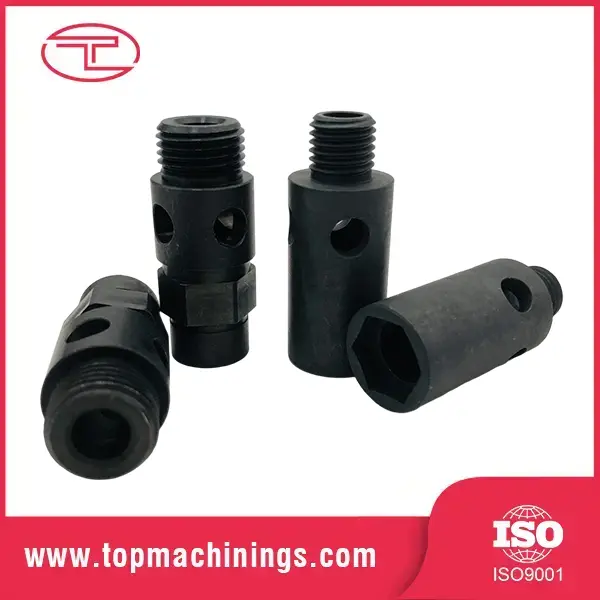

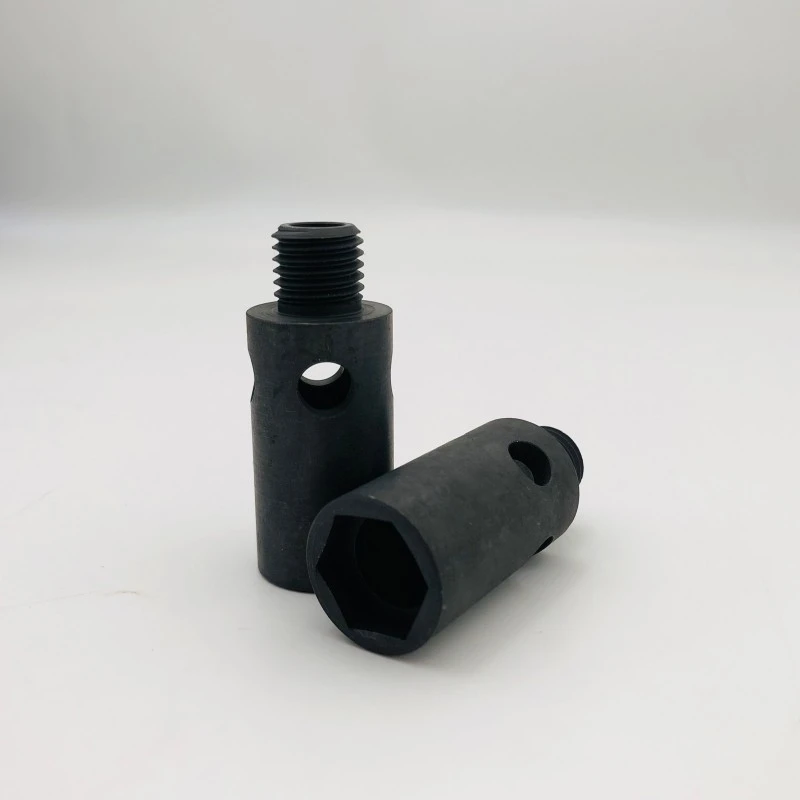

Eje roscado de precisión de mecanizado CNC

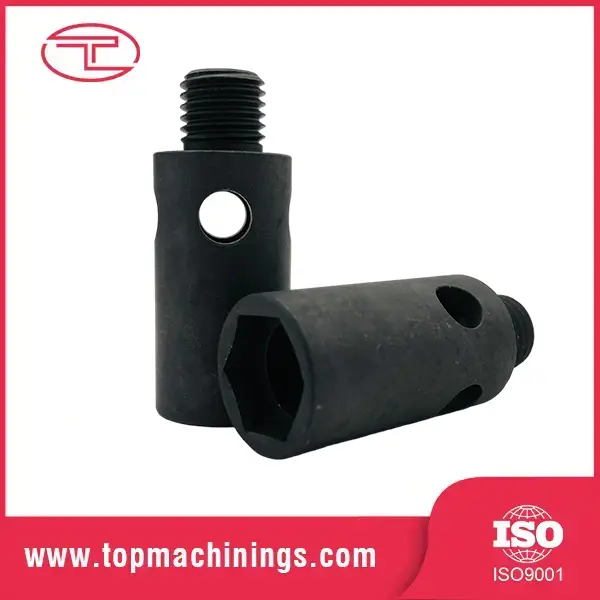

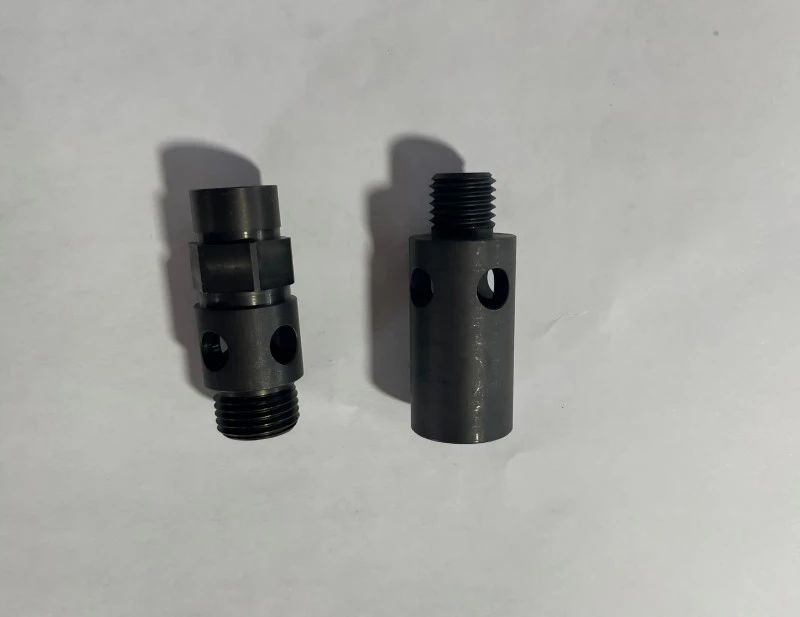

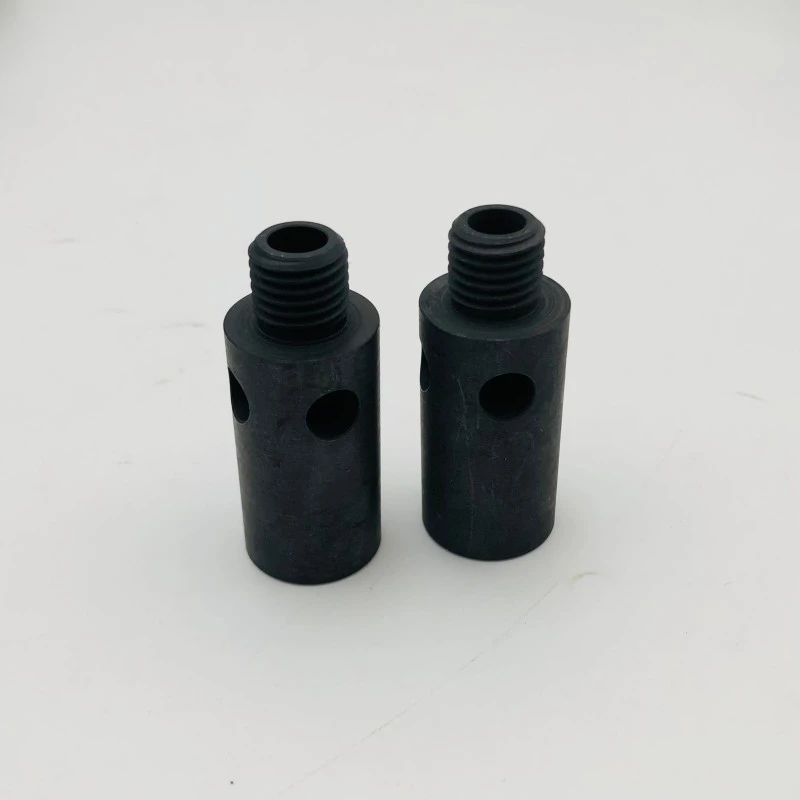

Un eje roscado es un componente giratorio cilíndrico con roscas mecanizadas a lo largo de parte o toda su longitud. El ejemplo clásico es el tornillo de avance, el corazón de cada máquina CNC, impresora 3D y actuador lineal, donde la rosca se acopla a una tuerca para convertir la rotación en un movimiento lineal preciso. Pero los ejes roscados de precisión de mecanizado CNC también aparecen como ejes de motor con extremos roscados, tirantes, tornillos de ajuste y ejes de alimentación.

Lo que separa un eje roscado bueno de uno malo es invisible a simple vista y catastrófico en servicio: la precisión del paso de rosca en toda su longitud. Un husillo con un error de paso acumulativo de 0,1 mm en un metro de recorrido posicionará su máquina herramienta en un error de 0,1 mm, cada vez. Ésa es la diferencia entre una pieza de precisión y una pieza problemática.

Consideraciones de diseño y materiales

Grados comunes: 4140/42CrMo, 1045 (servicio general), SUS303/316 (resistencia a la corrosión), 6061-T6 (ligero)

Formas de rosca: Acme, trapezoidal, métrica ISO, UNC/UNF, compatible con husillos de bolas

Tratamiento térmico: endurecimiento por inducción de flancos de rosca, endurecimiento total o cementación

Características críticas: orificios centrales para rectificado, chaveteros, planos, orificios transversales y diámetros escalonados

Concentricidad entre el diámetro del paso de rosca y los muñones del rodamiento: ≤ 0,02 mm TIR

Rectitud: 0,05 mm/m estándar, 0,02 mm/m para grados de precisión

Para el mecanizado CNC de ejes roscados de precisión, la elección del material es una decisión de rendimiento: 4140 endurecido y rectificado proporciona una larga vida útil y estabilidad dimensional; El aluminio 6061 proporciona un movimiento ligero de baja inercia para aplicaciones de alta velocidad. Recomendamos el grado según la carga, la velocidad y el ciclo de trabajo, no solo el precio.

Características y beneficios clave

Hilos precisos en toda su longitud

Las roscas se cortan o fresan en un solo punto bajo control CNC, con la precisión del paso verificada en toda la longitud de la rosca, no solo en el calibre. Para el mecanizado CNC de ejes roscados de precisión, mantenemos un error de paso acumulativo dentro de 0,02 mm por 300 mm, para que su máquina se posicione correctamente en cada punto de recorrido.

Relación concéntrica entre hilo y diario

La rosca y los muñones del cojinete se mecanizan en una configuración o en centros entre dos operaciones, manteniendo una desviación inferior a 0,02 mm. Un eje que funciona correctamente se desgasta uniformemente, vibra menos y prolonga la vida útil del rodamiento.

Tratamiento térmico adaptado al trabajo

El endurecimiento por inducción en los flancos de la rosca proporciona una superficie resistente al desgaste y al mismo tiempo mantiene el núcleo resistente para la transmisión del par. Para aplicaciones de ciclo alto, cementamos o endurecemos según sus especificaciones.

Diámetros de suelo donde importa

Los muñones de los rodamientos y las superficies de los sellos se pueden rectificar cilíndricamente a Ra 0,2 μm con una tolerancia de ±0,003 mm: el acabado de la superficie que mantiene los sellos sin fugas y los rodamientos silenciosos a altas RPM.

Todo en uno: eje + accesorios

Mecanizamos el eje completo: roscas, chaveteros, caras planas, orificios transversales y extremos roscados: una pieza, un proveedor, un estándar de calidad. Sin segundo proveedor, sin tolerancia de apilamiento entre componentes.

Especificaciones del producto

Aplicaciones típicas

Como fabricante y proveedor de ejes roscados de precisión para mecanizado CNC, Tuoyuan Metal suministra ejes al por mayor a precios directos de fábrica para:

Husillos y ejes compatibles con husillos de bolas para máquinas CNC e impresoras 3D

Ejes de motor con extremos roscados para acoplamientos y poleas.

Componentes de actuador lineal y cilindro eléctrico.

Tirantes y tornillos de ajuste para equipos industriales.

Componentes roscados de dirección y suspensión para automóviles.

Ejes de alimentación para maquinaria textil, de embalaje y de impresión.

Sobre nosotros

El mecanizado de precisión es nuestro negocio principal

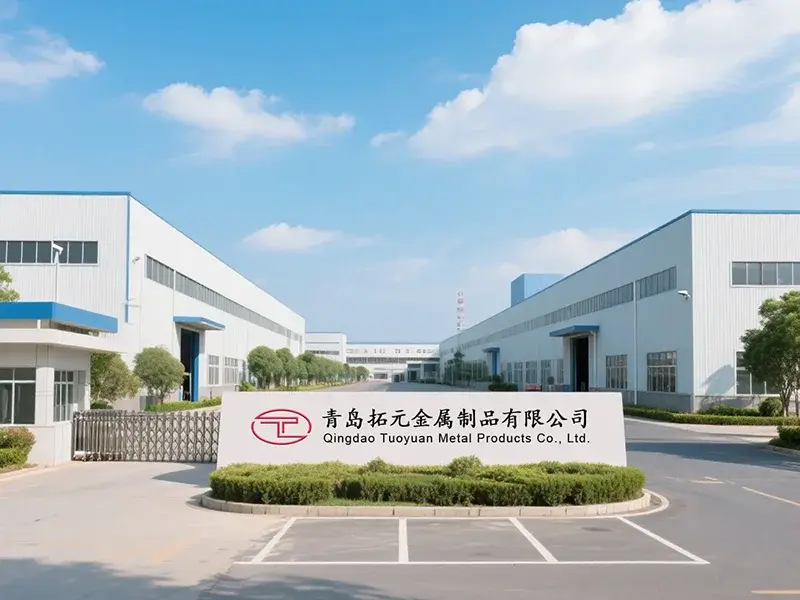

Tuoyuan Metal se especializa en piezas torneadas de precisión y componentes mecanizados por CNC: el mecanizado CNC de ejes roscados de precisión está directamente en nuestra timonera. Diez años de experiencia en mecanizado, 20 tornos CNC de alta velocidad, 5 centros de mecanizado y una capacidad anual de 100 millones de piezas.

Probado en los mercados norteamericanos

El 60% de nuestras ventas se destinan a Norteamérica, donde los clientes exigen tolerancias estrictas y entregas confiables. Una tasa de repetición de compras del 95 % significa que nuestros clientes vuelven a realizar pedidos: la certificación de calidad más sólida que existe.

Comunicación rápida y clara

Nuestro equipo de ventas habla inglés fluido y responde dentro de las 24 horas. Los problemas de calidad obtienen una respuesta dentro de las 48 horas. Sin barreras idiomáticas, sin evasivas.

Soporte de ingeniería integrado

¿No estás seguro del material o del tratamiento térmico? Envíenos su solicitud y le recomendaremos el grado y el proceso correctos. Apoyamos desde el prototipo hasta la producción en masa.

Preguntas frecuentes

P: ¿Fabrican tornillos de avance? ¿Qué precisión puedes lograr? R: Sí, los tornillos de avance son una de nuestras especialidades. El grado estándar admite ±0,05 mm por 300 mm; El grado de precisión mantiene un error de paso acumulativo de ±0,02 mm. Para una mayor precisión, recomendamos husillos de bolas, que también podemos suministrar.

P: ¿Se puede mecanizar un eje a partir de una muestra? R: Sí, realizamos ingeniería inversa a partir de muestras físicas y dibujos. Medimos la muestra, creamos un dibujo y confirmamos con usted antes de la producción.

P: ¿Qué tratamiento térmico recomienda para un hilo resistente al desgaste? R: Para la mayoría de aplicaciones de actuadores y ejes roscados de precisión de mecanizado CNC, el endurecimiento por inducción de los flancos de rosca a HRC 45–55 es la opción correcta: superficie dura, núcleo resistente. Para desgaste extremo, está disponible la carburación o el endurecimiento total.

P: ¿Puede mantener la tolerancia de diámetro que afirma? R: Sí. Los diámetros torneados soportan ±0,02 mm; Los diámetros del suelo mantienen ±0,005 mm. Nuestras máquinas CNC tienen una precisión de posicionamiento repetido de ≤±0,003 mm, verificada mediante inspección CMM en cada lote.

P: ¿Cuál es su MOQ y plazo de entrega? R: La cantidad mínima de pedido del prototipo es flexible (incluso de 1 a 5 piezas). MOQ de producción de alrededor de 500 piezas. El plazo de entrega es en promedio de 15 días, de 18 a 20 días con trituración y tratamiento térmico.
