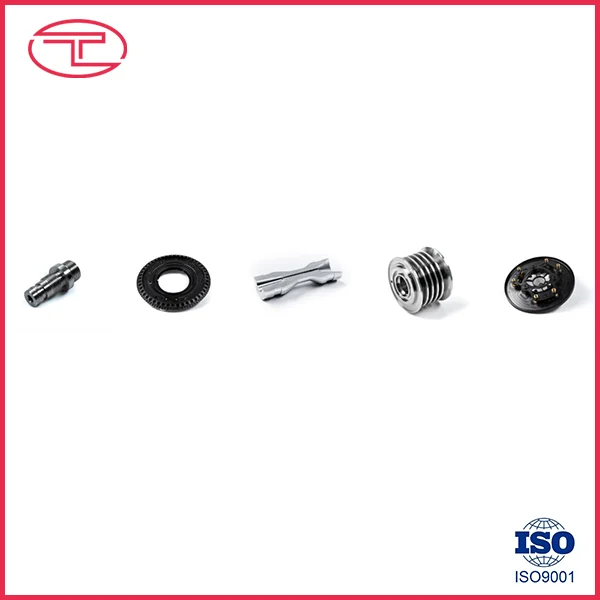

¿Qué son las piezas complejas torneadas de precisión y cómo mejoran el rendimiento de los componentes?

Piezas torneadas de precisión complejasson componentes de ingeniería fabricados mediante procesos de torneado avanzados para lograr exigentes precisión dimensional, repetibilidad, calidad de superficie y complejidad geométrica. Se utilizan ampliamente en automatización, maquinaria, sistemas automotrices, electrónica, equipos médicos, sistemas hidráulicos y otras aplicaciones donde los componentes estándar convencionales pueden no proporcionar el ajuste o el rendimiento requeridos. Esta guía explica su estructura, proceso de fabricación, opciones de materiales, tolerancias, acabados superficiales, requisitos de inspección, consideraciones de diseño y prácticas de abastecimiento, ayudando a los ingenieros y equipos de compras a reducir los riesgos de producción y seleccionar una solución de fabricación adecuada.

Tabla de contenido

1. ¿Qué son las piezas torneadas de precisión complejas?
2. ¿Qué hace que una pieza torneada sea compleja?
3. ¿Cómo se fabrican piezas complejas torneadas de precisión?
4. ¿Qué materiales se pueden utilizar?
5. ¿Cómo se controlan la precisión y las tolerancias?
6. ¿Por qué es importante el acabado de la superficie?
7. ¿Cómo se inspeccionan las piezas torneadas con precisión?
8. ¿Cómo deberían los ingenieros diseñar estos componentes?
9. ¿Dónde se utilizan piezas complejas torneadas de precisión?
10. ¿Qué deberían buscar los compradores en un socio fabricante?
11. Preguntas frecuentes
12. Conclusión

¿Qué son las piezas torneadas de precisión complejas?

Las piezas torneadas de precisión complejas son componentes mecanizados a medida que se fabrican principalmente girando una pieza de trabajo mientras las herramientas de corte eliminan material para crear características cilíndricas, cónicas, roscadas, ranuradas o contorneadas precisas. A diferencia de los ejes o casquillos simples, los componentes torneados complejos pueden combinar varias operaciones de mecanizado y geometrías intrincadas dentro de un solo componente.

Las características típicas incluyen diámetros múltiples, orificios internos, roscas finas, ranuras, hombros, conos, orificios transversales, ranuras, chaflanes, radios y superficies con perfiles especiales. Los centros de torneado CNC avanzados pueden integrar torneado con taladrado, roscado, fresado y otras operaciones, lo que permite producir múltiples funciones con menos configuraciones.

Para los compradores, el valor de un componente torneado de precisión complejo no es simplemente una pequeña tolerancia dimensional. El verdadero objetivo es un rendimiento constante cuando la pieza se ensambla en un sistema mecánico más grande. La precisión dimensional, la concentricidad, la condición de la superficie, las propiedades del material y la repetibilidad deben trabajar juntas.

En la producción práctica, las tolerancias alcanzables dependen del material, la geometría, el estado de la máquina, las herramientas, la sujeción, la estabilidad del proceso y el método de inspección. Las referencias de mecanizado publicadas suelen mostrar un torneado CNC general de alrededor de ±0,05 mm, mientras que pueden ser posibles tolerancias más estrictas de alrededor de ±0,01 mm o menos en características seleccionadas cuando el proceso está diseñado adecuadamente. :contentReference[oaicite:0]{index=0}

¿Qué hace que una pieza torneada sea compleja?

Un componente se vuelve técnicamente complejo cuando su geometría o requisitos funcionales requieren un mayor control del proceso que el torneado ordinario. La complejidad puede provenir de la cantidad de funciones, su relación entre sí o la dificultad de mantener la precisión durante toda la producción.

Por tanto, la complejidad debe evaluarse desde una perspectiva funcional. Una pieza con muchas características visibles no es necesariamente difícil de fabricar, mientras que un componente relativamente pequeño puede volverse muy exigente si contiene un orificio crítico, un requisito de descentramiento ajustado o material difícil.

¿Cómo se fabrican piezas complejas torneadas de precisión?

Un proceso de fabricación fiable comienza antes de que la máquina empiece a cortar. La revisión de ingeniería, la verificación de materiales, la planificación de procesos, la selección de herramientas, el mecanizado, la inspección y el acabado contribuyen al resultado final.

Revisión de ingeniería y dibujo.

El equipo de fabricación primero estudia el dibujo técnico, el modelo 3D, la especificación del material, los requisitos de tolerancia, las roscas, los acabados superficiales, el tratamiento térmico y otras instrucciones especiales.

Esta etapa puede identificar posibles problemas de fabricación antes de que comience la producción. Por ejemplo, tolerancias innecesariamente estrictas en superficies no funcionales pueden agregar requisitos de mecanizado e inspección sin mejorar la función real del componente.

Preparación de materiales

La barra u otra materia prima se selecciona de acuerdo con la especificación aprobada. Es posible que se requieran certificados de materiales para aplicaciones donde la trazabilidad es importante.

Torneado CNC

La pieza de trabajo se sujeta de forma segura mientras las herramientas controladas por CNC realizan operaciones como refrentado, torneado en desbaste, torneado de acabado, taladrado, roscado, ranurado y biselado. Se pueden utilizar herramientas vivas o equipos de torneado y fresado cuando el componente requiere funciones adicionales de fresado o perforación.

Operaciones secundarias

Algunos componentes requieren operaciones adicionales después del torneado. Dependiendo del dibujo, estos pueden incluir esmerilado, pulido, tratamiento térmico, desbarbado, enchapado, anodizado, pasivado u otros tratamientos superficiales.

Inspección y Verificación Final

Las dimensiones críticas se comparan con el dibujo. Dependiendo de los requisitos del proyecto, los fabricantes pueden utilizar micrómetros, calibres, equipos de medición óptica, sistemas CMM u otros instrumentos de inspección de precisión.

La secuencia de fabricación es importante porque cada configuración adicional puede presentar una oportunidad de variación de la alineación. Los equipos modernos de torneado y fresado pueden reducir la cantidad de configuraciones para algunos componentes complejos y, por lo tanto, reducir posibles errores de reposicionamiento. :contentReference[oaicite:1]{index=1}

¿Qué materiales se pueden utilizar?

La selección del material afecta directamente el comportamiento de corte, el desgaste de la herramienta, la generación de calor, la estabilidad dimensional, la resistencia a la corrosión, el peso, la resistencia y el rendimiento de la aplicación final.

• Acero inoxidable:Adecuado para aplicaciones que requieren resistencia a la corrosión y durabilidad mecánica.
• Acero carbono:Común para componentes mecánicos generales, ejes, pasadores y hardware industrial.
• Acero aleado:Útil cuando se requiere mayor resistencia, resistencia al desgaste o capacidad de tratamiento térmico.
• Aluminio:Ligero y mecanizable, lo que lo hace adecuado para ensamblajes sensibles al peso.
• Latón:A menudo se selecciona para accesorios, conectores, componentes eléctricos y aplicaciones que requieren buena maquinabilidad.
• Cobre:Se utiliza cuando la conductividad eléctrica o térmica es importante.
• Plásticos de ingeniería:Materiales como POM, PEEK, PTFE y nailon se pueden tornear para aplicaciones especializadas ligeras, de baja fricción o resistentes a productos químicos.

El material nunca debe seleccionarse únicamente según la conveniencia del mecanizado. Los ingenieros deben considerar la temperatura de funcionamiento, la carga, la exposición a la corrosión, el desgaste, la compatibilidad química, los requisitos eléctricos y las características de los componentes acoplados.

¿Cómo se controlan la precisión y las tolerancias?

La precisión se controla mediante la interacción de la capacidad de la máquina, las herramientas, la programación, la sujeción de piezas, la estabilidad del material, las condiciones ambientales y la inspección.

Las características comúnmente controladas incluyen:

• Diámetro exterior y diámetro interior
• Longitud de la pieza
• Redondez
• Cilindricidad
• Concentricidad o agotamiento
• Dimensiones del hilo
• Ubicación del agujero
• Relaciones geométricas entre superficies funcionales.

Por ejemplo, un eje puede requerir un diámetro controlado para el asiento de un rodamiento, mientras que su superficie exterior no funcional puede utilizar una tolerancia menos restrictiva. Este enfoque permite que los recursos de fabricación se centren en las dimensiones que realmente afectan el montaje y el rendimiento.

Las referencias de mecanizado de la industria enfatizan que la capacidad de tolerancia depende de la geometría y las condiciones del proceso en lugar de ser un número universal único. :contentReference[oaicite:2]{index=2}

¿Por qué es importante el acabado de la superficie?

El acabado superficial es más que un requisito de apariencia. Puede influir en la fricción, el desgaste, el sellado, el contacto de los rodamientos, el comportamiento de deslizamiento, la protección contra la corrosión y el rendimiento del montaje.

Los requisitos comunes de acabado superficial para componentes torneados incluyen aproximadamente Ra 3,2 μm para muchas superficies mecanizadas generales, Ra 1,6 μm para superficies funcionales más lisas y Ra 0,8 μm o menos para aplicaciones de precisión seleccionadas. Los acabados más exigentes pueden requerir esmerilado o pulido en lugar de tornear solo. :contentReference[oaicite:3]{index=3}

Por esta razón, los ingenieros deben identificar qué superficies son realmente funcionales. Un muñón de rodamiento, una superficie de sellado o una interfaz deslizante pueden requerir un acabado diferente al de una superficie de espacio exterior.

• Superficies funcionales:Especificar el acabado requerido según las condiciones de operación.
• Superficies de sellado:Considere tanto la rugosidad como los defectos superficiales.
• Superficies deslizantes:Considere la fricción y el desgaste.
• Superficies cosméticas:Defina las expectativas de apariencia por separado de los requisitos funcionales.

¿Cómo se inspeccionan las piezas torneadas con precisión?

La inspección debe conectarse directamente al plano de ingeniería. No siempre es necesario medir todas las características posibles con el mismo método; El plan de inspección debe centrarse en dimensiones críticas y requisitos funcionales.

Un proceso integral de control de calidad puede incluir:

1. Verificación de material entrantepara confirmar el material especificado.
2. Inspección de primera piezaverificar el proceso de producción antes de la fabricación a gran escala.
3. Medición en procesopara identificar la desviación dimensional durante la producción.
4. Inspección dimensional finalcontra los requisitos del dibujo.
5. Verificación del acabado superficialpara áreas funcionales designadas.
6. Inspección de hiloutilizando calibres o equipos de medición adecuados.
7. Documentacióntales como informes dimensionales cuando lo requiera el cliente.

Para piezas muy exigentes, una máquina de medición por coordenadas o un sistema de medición óptica pueden proporcionar una verificación dimensional más completa. Los informes de inspección y la documentación del primer artículo también pueden ayudar a los equipos de compras e ingeniería a establecer la coherencia en la producción.

¿Cómo deberían los ingenieros diseñar estos componentes?

Un buen diseño es una de las formas más efectivas de mejorar la capacidad de fabricación sin comprometer la función.

• Identifique claramente las dimensiones críticas y las superficies funcionales.
• Evite aplicar tolerancias extremadamente estrictas a todas las dimensiones.
• Utilice especificaciones de rosca estándar siempre que sea práctico.
• Proporcione radios y chaflanes adecuados donde el acceso a las herramientas los requiera.
• Considere el espesor de la pared y la posibilidad de deformación.
• Especifique la rugosidad de la superficie sólo cuando tenga un propósito funcional.
• Defina claramente las calidades de los materiales.
• Identificar los requisitos de tratamiento térmico y tratamiento de superficies.
• Proporcione dibujos 2D completos y modelos 3D precisos cuando estén disponibles.

Un principio práctico es diseñar en torno a la función en lugar de la máxima precisión teórica. Las referencias de fabricación señalan constantemente que las tolerancias estrictas innecesarias pueden aumentar el tiempo de mecanizado, los requisitos de inspección y la complejidad de la producción. :contentReference[oaicite:4]{index=4}

¿Dónde se utilizan piezas complejas torneadas de precisión?

Debido a que el torneado es particularmente adecuado para geometrías rotacionales y cilíndricas, en muchos sistemas industriales aparecen componentes torneados con precisión.

¿Qué deberían buscar los compradores en un socio fabricante?

Seleccionar un proveedor de componentes complejos de precisión requiere algo más que comparar precios unitarios. El fabricante debe demostrar que puede comprender los requisitos técnicos y producir repetidamente componentes que cumplan esos requisitos.

Los puntos de evaluación importantes incluyen:

1. Capacidad de mecanizado:Confirme que el equipo coincida con la geometría del componente.
2. Experiencia material:Pregunte si el proveedor procesa periódicamente el material especificado.
3. Control de calidad:Revisar el equipo, los procedimientos y la documentación de inspección.
4. Soporte de ingeniería:Determine si el proveedor puede identificar problemas de fabricación antes de la producción.
5. Consistencia de producción:Pregunte cómo se controla la variación dimensional durante tiradas de producción más grandes.
6. Capacidad de acabado:Confirmar si los tratamientos secundarios requeridos se pueden coordinar de manera confiable.
7. Comunicación:Asegúrese de que las preguntas técnicas se puedan resolver de forma rápida y precisa.
8. Trazabilidad:Para aplicaciones exigentes, establezca requisitos para registros de materiales y producción.

Productos metálicos Co., Ltd. de Qingdao Tuoyuan puede ayudar a los clientes que requieren componentes metálicos personalizados donde el control dimensional, los dibujos detallados, la selección de materiales y la producción repetible son importantes. Para los equipos de adquisiciones, proporcionar el dibujo técnico completo e identificar claramente los requisitos críticos es un punto de partida eficaz para la evaluación técnica y la cotización.

Preguntas frecuentes

¿Cuál es la diferencia entre una pieza torneada estándar y una pieza torneada compleja de precisión?

Una pieza torneada estándar generalmente tiene una geometría cilíndrica relativamente simple y requisitos dimensionales convencionales. Una pieza torneada de precisión compleja puede combinar múltiples diámetros, características internas, roscas, ranuras, orificios transversales, tolerancias estrictas, descentramiento controlado y acabados superficiales específicos dentro de un componente.

¿Qué tan precisas pueden ser las piezas torneadas de precisión complejas?

La precisión depende del material, la geometría, la configuración de la máquina, las herramientas, la sujeción de piezas, la estabilidad del proceso y los métodos de inspección. El torneado CNC general suele funcionar alrededor de ±0,05 mm, mientras que las características de precisión seleccionadas pueden alcanzar aproximadamente ±0,01 mm o más cuando el diseño y el proceso lo permiten. Estas cifras deben tratarse como referencias de capacidad específicas del proyecto en lugar de garantías universales. :contentReference[oaicite:5]{index=5}

¿Qué materiales se utilizan habitualmente para componentes torneados de precisión?

Las opciones comunes incluyen acero inoxidable, acero al carbono, acero aleado, aluminio, latón, cobre y plásticos de ingeniería. El material apropiado depende de la resistencia, la resistencia a la corrosión, la temperatura, el desgaste, el peso, las propiedades eléctricas y el entorno operativo.

¿Las piezas torneadas complejas requieren un procesamiento secundario?

No siempre. Algunos componentes se pueden completar directamente mediante torneado CNC, mientras que otros pueden requerir esmerilado, pulido, tratamiento térmico, enchapado, anodizado, pasivado u otros procesos de acabado para cumplir con requisitos funcionales específicos.

¿Por qué es importante el acabado superficial de los componentes torneados?

El acabado de la superficie puede afectar la fricción, el desgaste, el sellado, el contacto del rodamiento, el comportamiento de deslizamiento y la apariencia. Por lo tanto, las superficies funcionales deberían recibir requisitos adecuados a sus condiciones operativas reales en lugar de aplicar automáticamente la misma especificación de acabado a todo el componente.

¿Qué información se debe incluir al solicitar una cotización?

Una solicitud de cotización útil debe incluir el dibujo 2D, el modelo 3D si está disponible, el grado del material, la cantidad, las tolerancias, los requisitos de acabado de la superficie, las roscas, el tratamiento térmico, el tratamiento de la superficie, los requisitos de inspección, las expectativas de embalaje y los requisitos de entrega. La información técnica completa permite al fabricante evaluar el proyecto con mayor precisión.

¿Puede un componente combinar torneado y fresado?

Sí. Los equipos de fresado-torneado y los centros de torneado con herramientas motorizadas pueden combinar el torneado con operaciones como taladrado, roscado, ranurado y fresado. Esto puede reducir la cantidad de configuraciones para diseños de componentes adecuados y ayudar a mantener las relaciones posicionales entre las funciones. :contentReference[oaicite:6]{index=6}

Conclusión

Las piezas torneadas de precisión complejas son componentes diseñados en los que la geometría, la precisión dimensional, las propiedades del material, el estado de la superficie y la repetibilidad de la producción contribuyen al rendimiento final. El enfoque de fabricación más eficaz comienza con un dibujo técnico claro, una selección adecuada de materiales, tolerancias realistas, operaciones de mecanizado cuidadosamente planificadas y métodos de inspección que reflejen la función real del componente.

Para los ingenieros y equipos de compras, la clave no es simplemente solicitar la menor tolerancia posible. En cambio, cada requisito debe estar relacionado con el ensamblaje, el movimiento, el sellado, la carga, el desgaste u otra función mensurable. Este enfoque puede ayudar a controlar la complejidad de la fabricación manteniendo al mismo tiempo el rendimiento esperado del componente terminado.

Si está desarrollando ejes, casquillos, accesorios, conectores, componentes mecánicos de precisión u otros productos torneados complejos personalizados,Productos metálicos Co., Ltd. de Qingdao TuoyuanPodemos evaluar sus requisitos técnicos y necesidades de producción.Comparta sus dibujos, especificaciones, materiales y cantidades, ycontáctanospara discutir una solución de fabricación adecuada para su proyecto.
