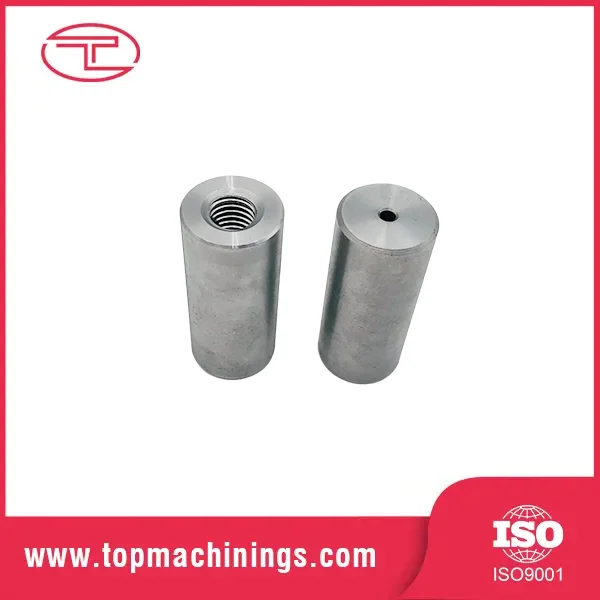

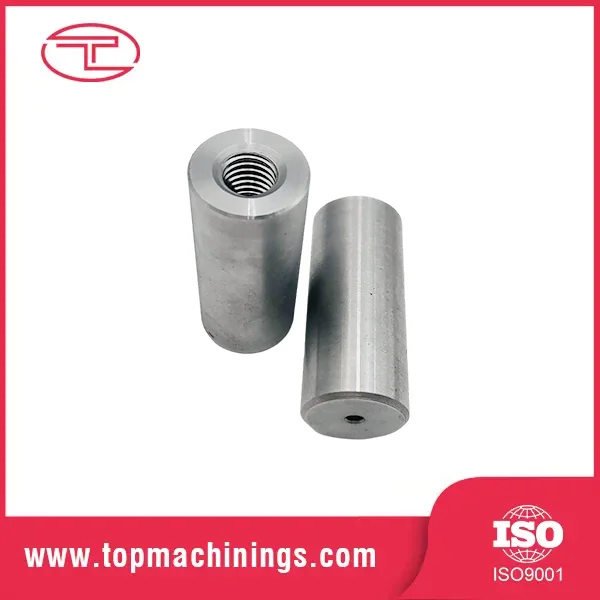

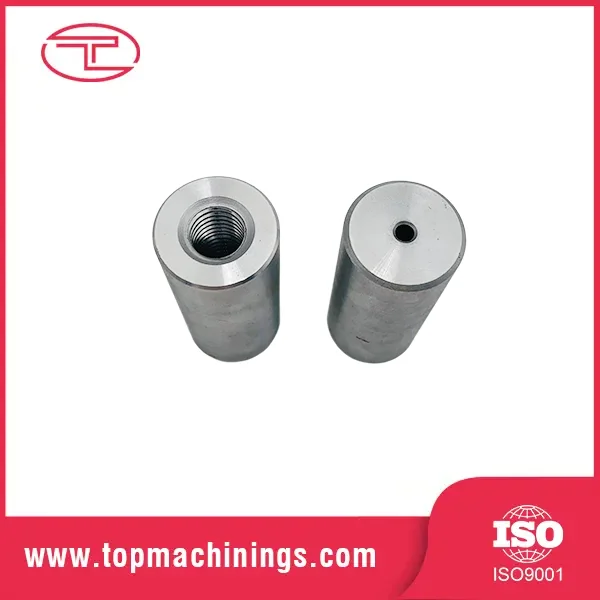

Buje roscado CNC de precisión

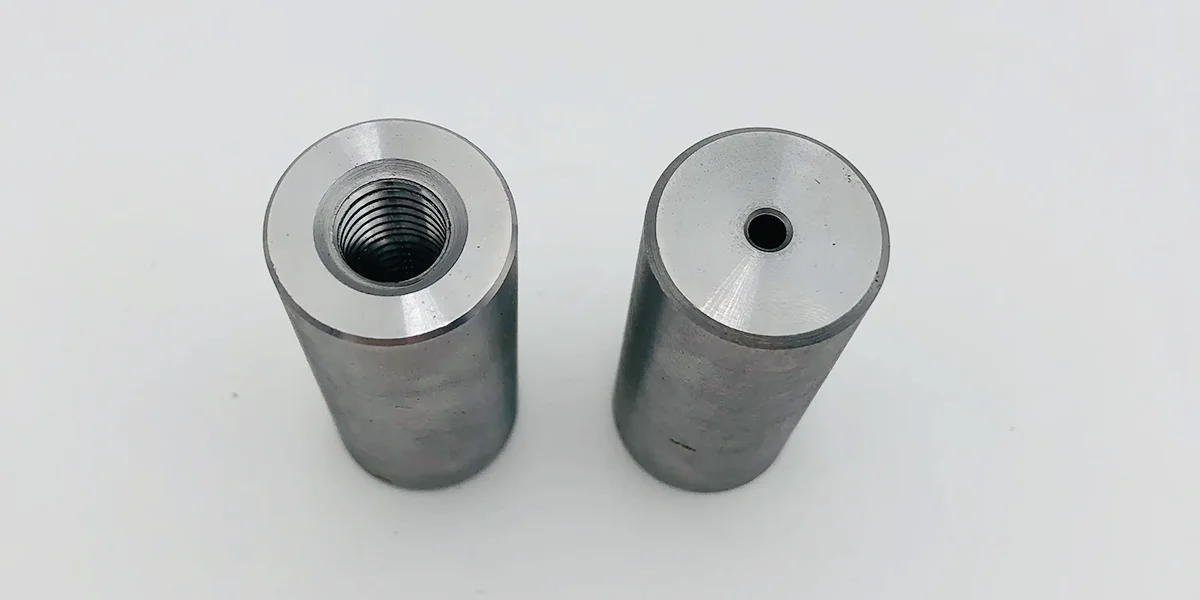

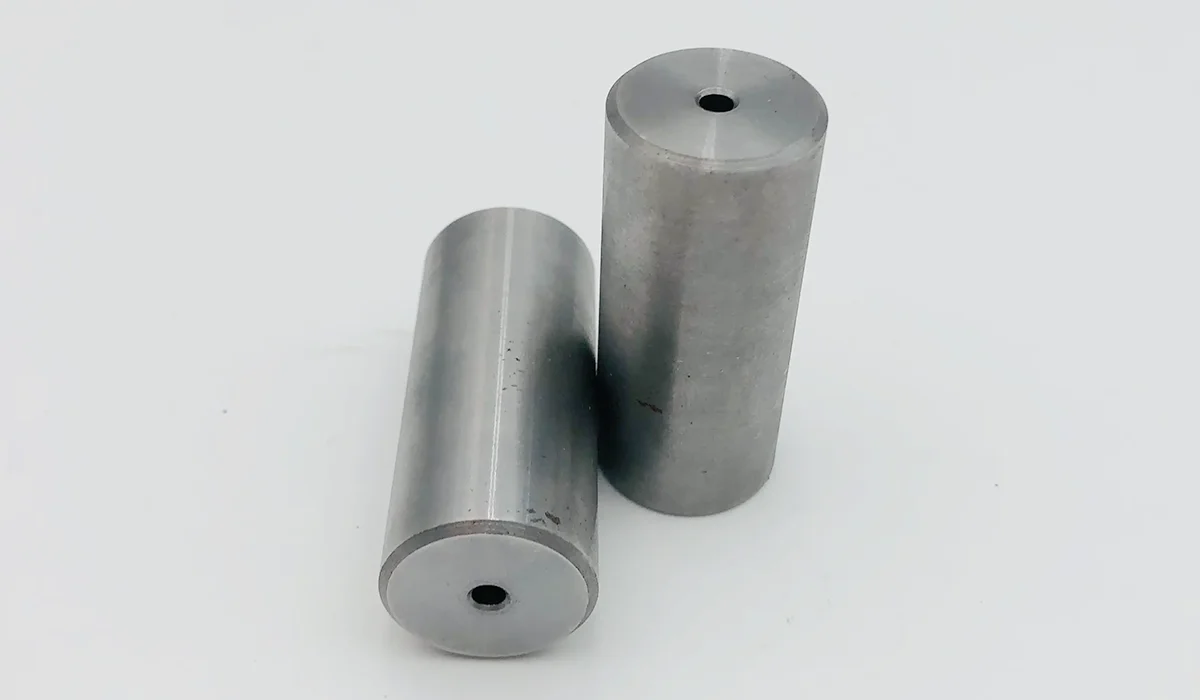

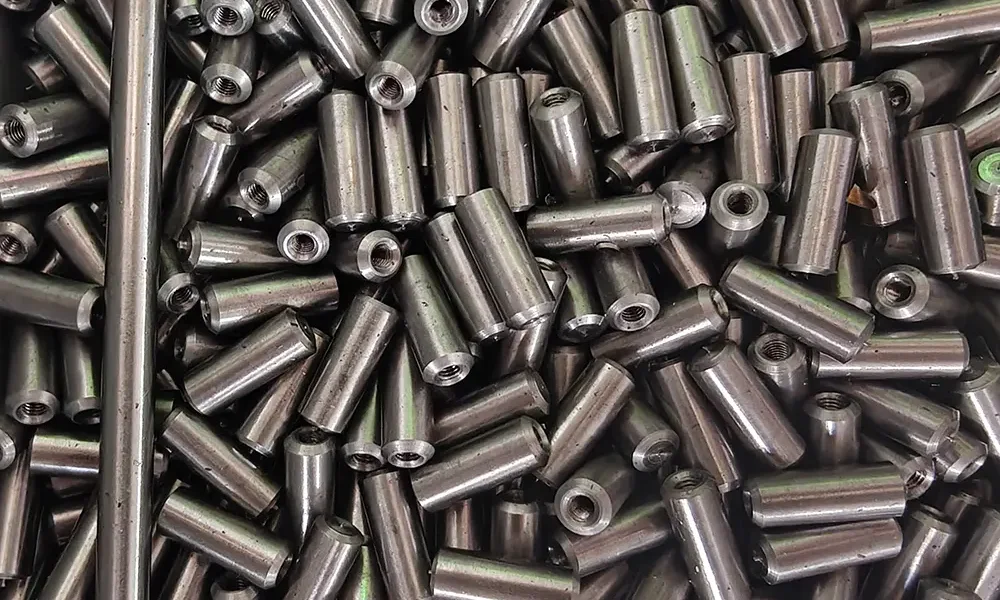

Un casquillo roscado CNC de precisión es un manguito cilíndrico con roscas mecanizadas con precisión en su superficie interna o externa. Piense en ello como un "inserto roscado" que le da a un componente una interfaz de rosca fuerte y reemplazable sin mecanizar roscas directamente en la pieza principal. Cuando un orificio roscado se rompe en una carcasa de aluminio blando (un modo de falla clásico), el casquillo es la pieza que salva el día.

Hay dos familias principales: insertos roscados y casquillos de manguito. Ambos exigen lo mismo del taller mecánico: redondez, concentricidad y precisión de la rosca medida en micras.

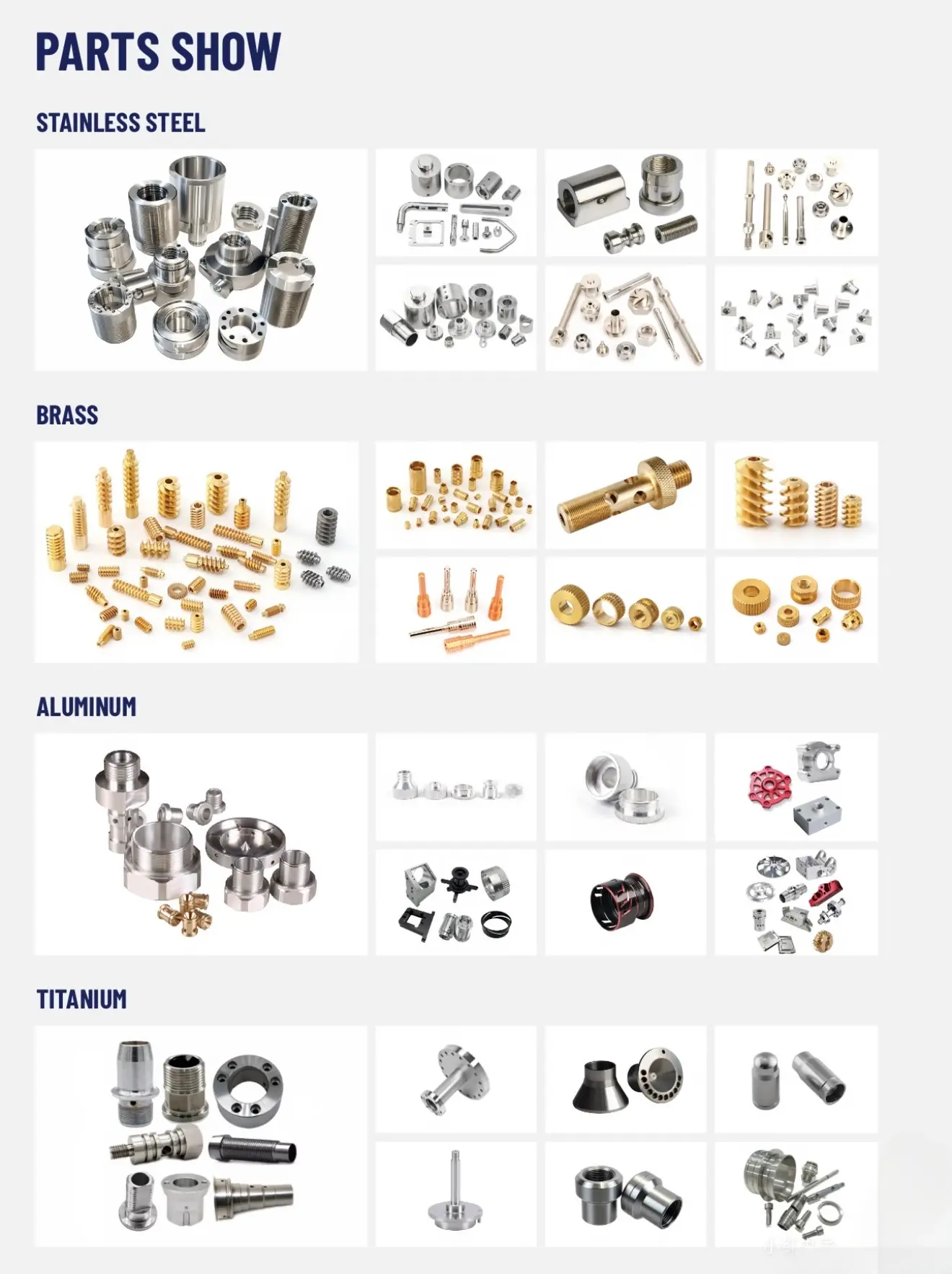

Materiales y configuraciones de hilos

Acero inoxidable (SUS303/304/316): resistencia a la corrosión para uso alimentario, marino y médico.

Acero aleado (4140/1045): alta resistencia con tratamiento térmico para aplicaciones de carga pesada.

Latón (C3604/HPb59-1): excelente maquinabilidad y lubricidad natural para casquillos roscados CNC de precisión.

Aluminio (6061-T6/7075): liviano para ensamblajes aeroespaciales y automotrices.

Formas de rosca: roscas de tubería métricas (M3–M64), UNC/UNF, NPT y formas personalizadas según dibujo.

Clases: estándar 6H/6g, clases de precisión 5H/4h para aplicaciones de ajuste por interferencia.

La rosca se corta con roscado de un solo punto o fresado de rosca en tornos CNC, seguido de calibrado del diámetro de paso. Para los insertos de ajuste a presión, mantenemos el diámetro exterior en ±0,005 mm para que el casquillo se asiente con la interferencia correcta: lo suficientemente flojo para instalarlo, lo suficientemente apretado como para nunca girar.

Especificaciones del producto

Aplicaciones típicas de bujes roscados CNC de precisión

Como fabricante y proveedor de casquillos roscados CNC de precisión, Tuoyuan Metal suministra casquillos al por mayor a precios directos de fábrica para:

Insertos roscados para carcasas de aluminio y plástico en automoción y electrónica.

Manguitos de cojinetes y casquillos de desgaste en bombas, cajas de engranajes y transportadores.

Bujes de localización para plantillas, accesorios y placas de herramientas.

Componentes de cilindros hidráulicos y neumáticos.

Conjuntos de pivotes para muebles, electrodomésticos y equipos.

Conjuntos ligeros aeroespaciales y de defensa.

Caso real

Estudio de caso: Bujes de latón roscados CNC de precisión personalizados

Industria: Electrónica y equipos eléctricos

Material: Latón C36000

Proceso: Torneado, roscado y fresado hexagonal CNC suizo

Un fabricante estadounidense de componentes electrónicos necesitaba casquillos roscados CNC de precisión personalizados para que sirvieran como insertos antirrotacionales dentro de carcasas de plástico. Las piezas requerían un acabado sin rebabas para garantizar un montaje de tornillos sin esfuerzo y sin dañar la carcasa de plástico. Utilizando tornos CNC suizos de múltiples ejes, mecanizamos los casquillos de latón con roscas limpias y cabezas hexagonales precisas en una sola configuración. Se implementó un minucioso proceso de limpieza ultrasónica para eliminar todas las virutas de metal, seguido de una inspección óptica del 100 % del hilo.

Proceso de producción

Cada casquillo comienza con una revisión de ingeniería: nuestro equipo analiza su dibujo o muestra 2D/3D, selecciona el grado del material y programa las trayectorias de herramienta óptimas. Para los insertos roscados, el parámetro crítico es el ajuste de interferencia: calculamos el diámetro exterior exacto para garantizar la retención sin sobrecargar la pieza receptora.

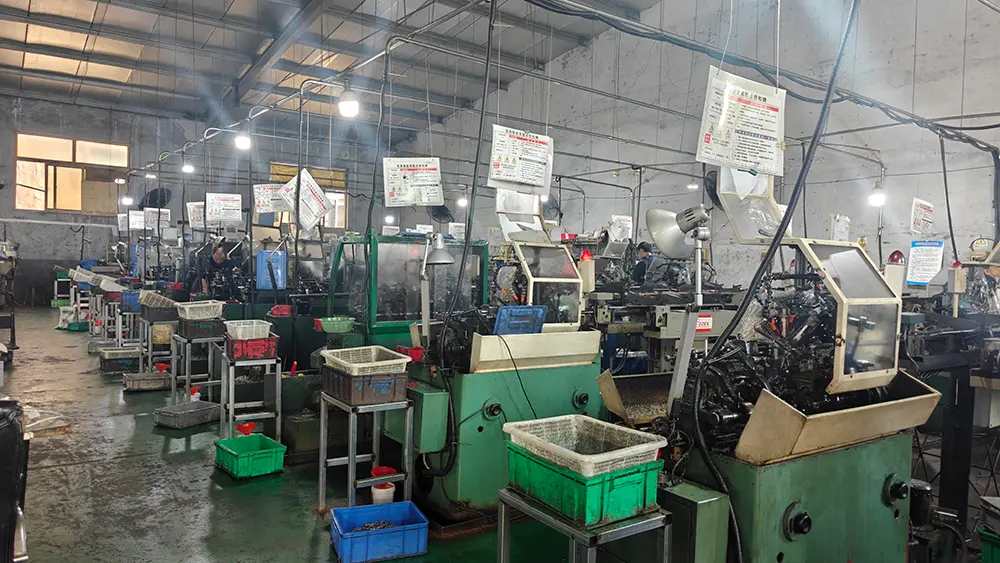

El mecanizado se realiza en tornos CNC automáticos de alta velocidad con alimentadores de barras. El torneado, el refrentado, el ranurado, el taladrado y el roscado se completan en un solo ciclo de sujeción siempre que sea posible; este enfoque de configuración única es lo que mantiene la concentricidad en el rango de micras.

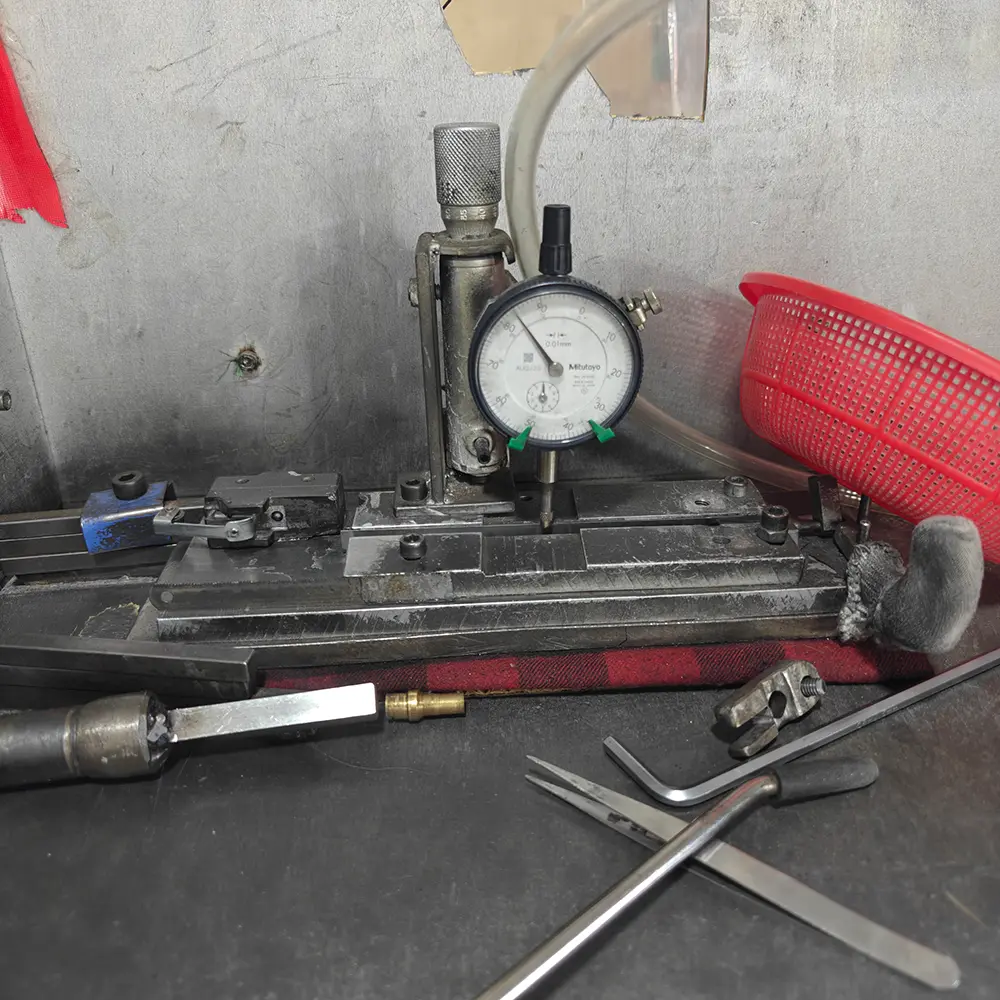

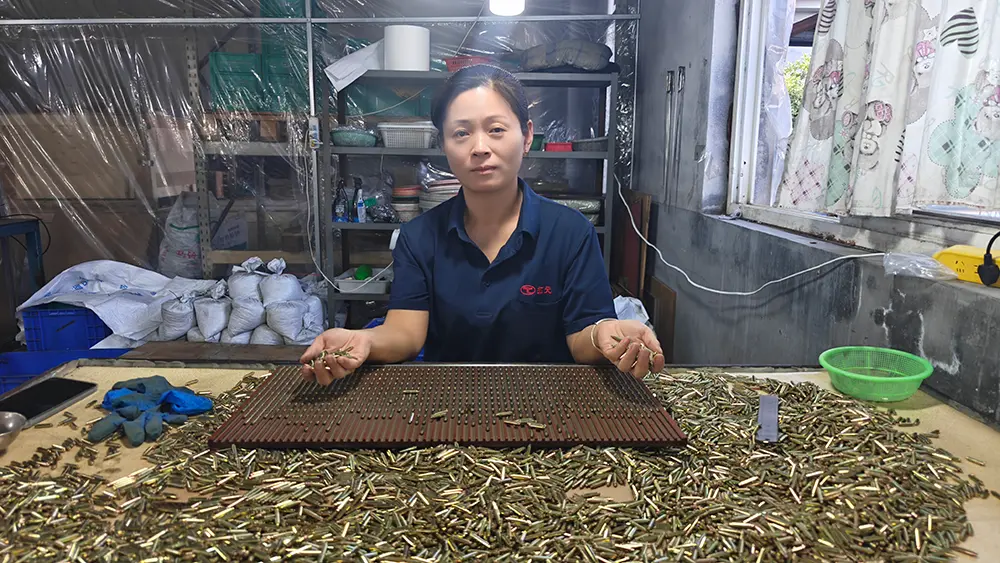

Al roscado le sigue una inspección 100%: medición del tapón/anillo de rosca, clasificación óptica y verificación CMM en piezas muestreadas. El tratamiento de superficie (zinc, óxido negro, níquel) se aplica en nuestras líneas internas antes del embalaje final.

¿Por qué elegir Tuoyuan Metal?

Una década de mecanizado de precisión Tuoyuan Metal tiene más de 10 años de experiencia en piezas torneadas de precisión y componentes mecanizados por CNC, y presta servicios a clientes en más de 20 países con una tasa de repetición de compras del 95 %. Cuando nos pide casquillos, está trabajando con un taller que ya ha resuelto su problema, muchas veces.

Los casquillos se empaquetan en papel antioxidante, bolsas de polietileno y cajas de cartón o de madera para exportación por tamaño de pedido. Los lotes pequeños se envían por expreso (DHL/FedEx/UPS); Los pedidos al por mayor se envían por mar desde el puerto de Qingdao (FCL/LCL) o por transporte aéreo. Documentación: Factura Comercial, Lista de Embalaje, Conocimiento de Embarque, Certificado de Origen, Certificado de Prueba de Materiales. Para obtener precios de bujes roscados CNC de precisión, pedidos al por mayor o una cotización, comuníquese con nuestro equipo de exportación.

Preguntas frecuentes

P1: ¿Pueden mecanizar bujes de mi dibujo o muestra?

R1: Sí. Envíenos un dibujo 2D/3D (PDF, AI) o una muestra física. Revisamos el diseño, confirmamos el material y las tolerancias, y hacemos muestras de preproducción para su aprobación antes de la producción en masa.

P2: ¿Qué tolerancia se puede mantener en los hilos?

A2: Clases de rosca estándar 6H/6g según ISO 965. Para aplicaciones de precisión, podemos mantener 5H/4h con un diámetro de paso verificado mediante calibres calibrados. Cuéntanos tu requisito de clase.

P3: ¿Cómo se garantiza la calidad en pedidos grandes?

A3: Inspección del primer artículo con un informe completo, luego medición en proceso y clasificación 100% óptica en dimensiones finales. También admitimos la inspección de terceros antes del envío.

P4: ¿Pueden producir estos casquillos roscados CNC de precisión en tamaños personalizados y pasos de rosca no estándar?

R4: Sí, personalizamos completamente el diámetro exterior, la longitud, el espesor de la pared y las especificaciones de rosca de acuerdo con sus dibujos de ingeniería o piezas de muestra.

P5: ¿Puedo solicitar muestras antes de realizar un pedido de producción en masa?

R5: Absolutamente. Podemos proporcionar muestras de prototipos/preproducción para sus pruebas funcionales y validación de ensamblaje antes de continuar con la fabricación a gran escala.
