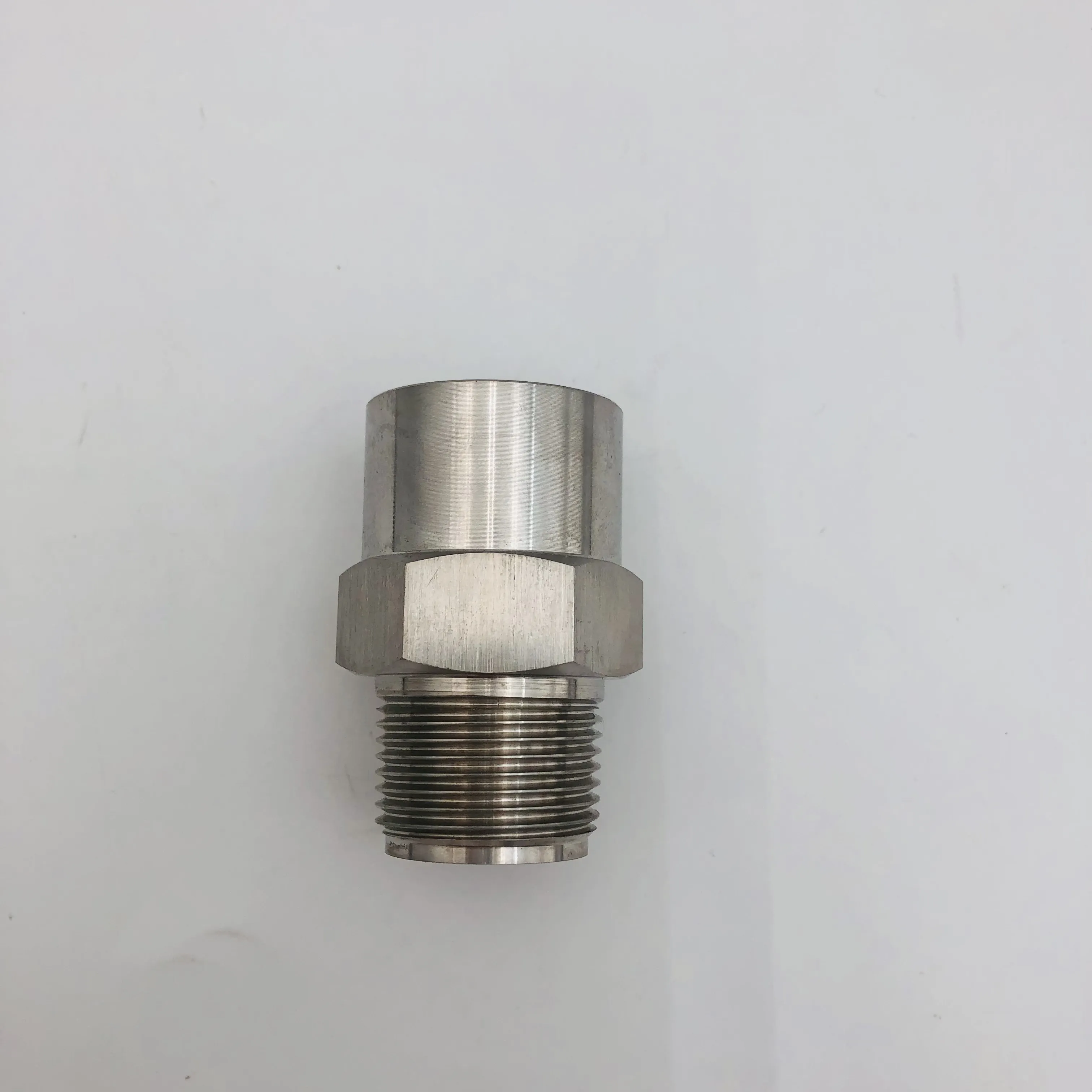

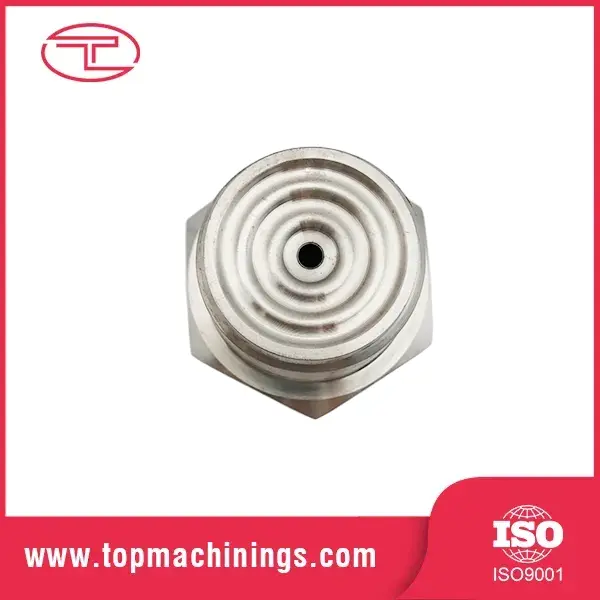

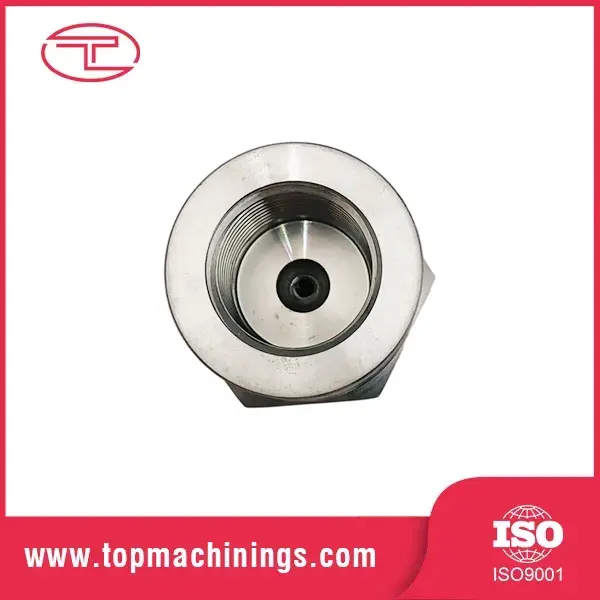

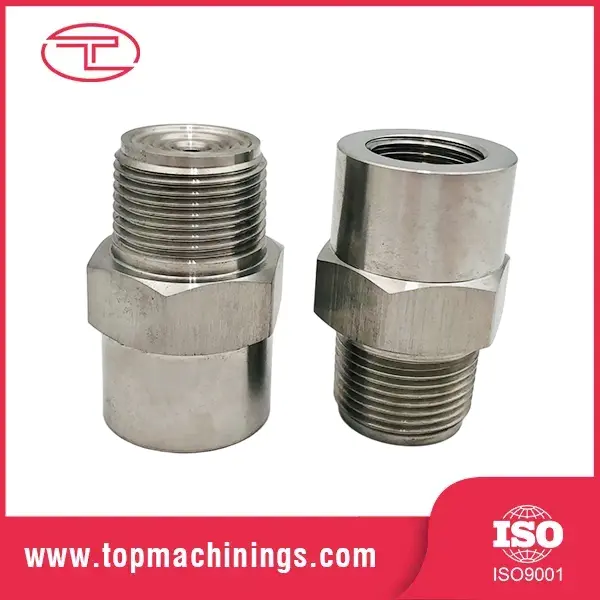

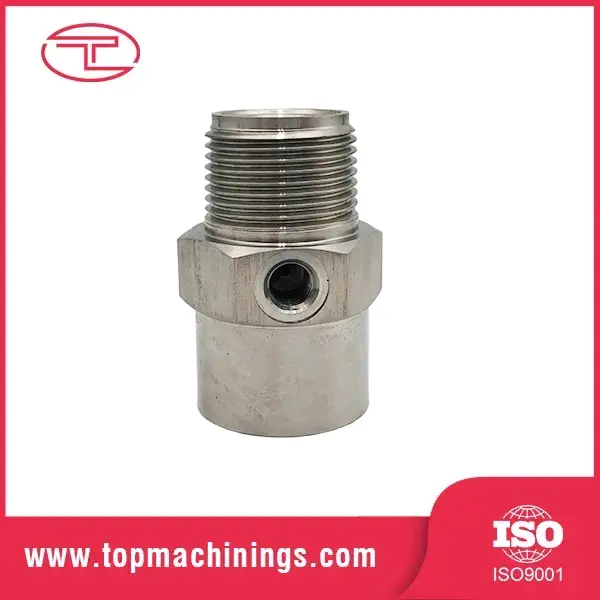

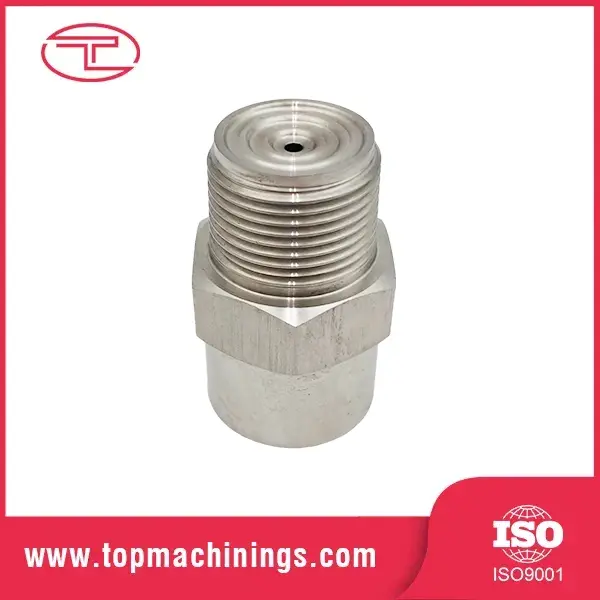

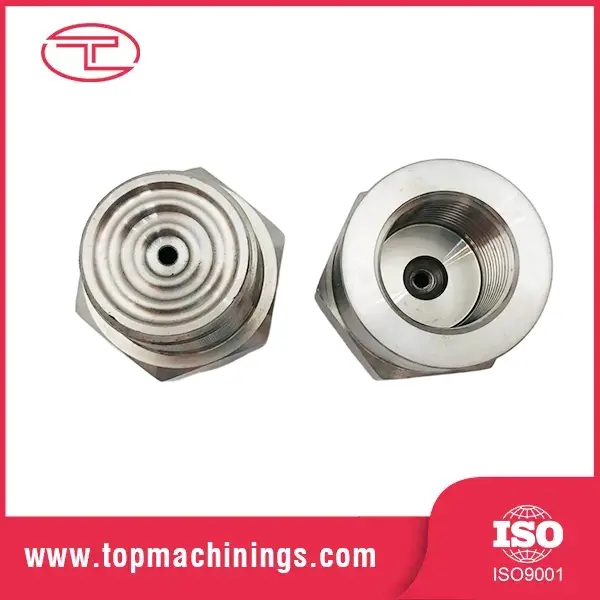

Boquillas de pulverización de cono lleno de acero inoxidable

Fabricadas por Tuoyuan, las boquillas rociadoras de cono lleno de acero inoxidable personalizadas forman un patrón de rociado circular completo. La estructura interna única de las paletas y los grandes conductos internos lisos garantizan una distribución uniforme de gotas de agua de tamaño mediano a grande bajo diversos caudales y presiones de funcionamiento.

Enviar Consulta

Descripción del Producto

Las boquillas rociadoras de cono lleno de acero inoxidable de Tuoyuan producen rociadores de cono sólido y redondo con ángulos que varían de 45° a 108°, entregando gotas medianas y grandes constantes en amplios rangos de flujo y presión gracias a paletas internas optimizadas y rutas de flujo sin obstrucciones.

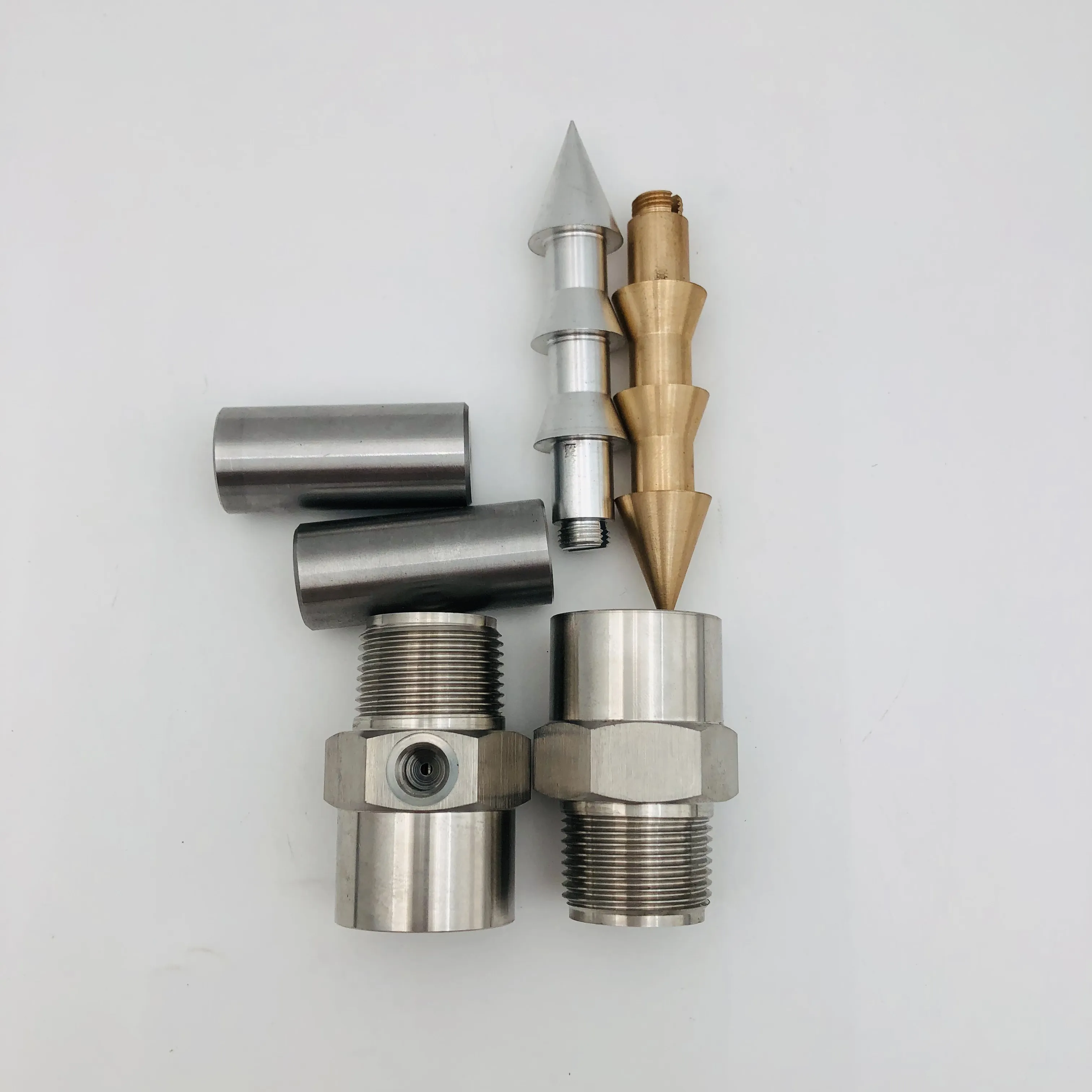

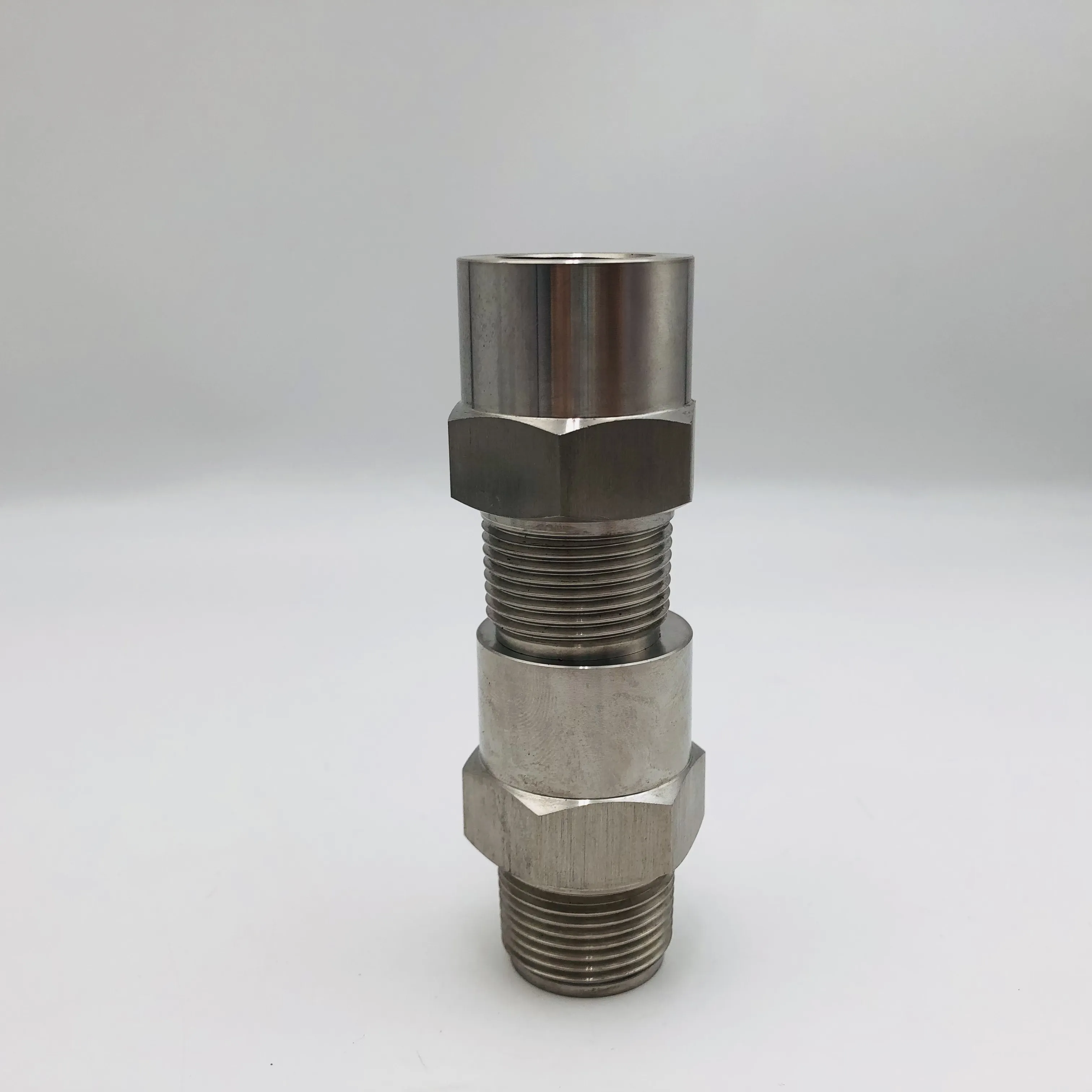

Las boquillas atomizadoras de cono completo mecanizadas de acero inoxidable estándar ofrecen dimensiones precisas para trabajos de cobertura de área completa.

Ficha de datos

Tamaño del hilo	Código de flujo	Diámetro del orificio. (mm)	Diámetro máximo del orificio de paso libre (mm)	0,5 barras	0,7 barras	1,5 barras	2 barras	3 barras	4 barras	5 barras	6 barras	7 barras	10 barras	1,5 bar Ángulo(°)
1/8"	1	0.79	0.64	0.38	0.57	0.82	0.62	0.74	0.85	0.94	1	1.1	1.3	58
1/8"	1.5	1.2	0.64	0.49	0.76	0.81	0.93	1.1	1.3	1.4	1.5	1.7	1.9	65
1/8"	2	1.2	1	0.65	0.87	1.1	1.2	1.5	1.7	1.9	2	2.2	2.6	50
1/8"	3	1.5	1	0.98	1.1	1.6	1.9	2.2	2.5	2.8	3.1	3.9	4.5	65
1/8"	3.5	1.6	1.3	1.1	1.3	1.9	2.2	2.6	3	3.3	3.6	3.9	4.5	50
1/8"	3.9	2	1	1.3	1.5	2.1	2.4	2.9	3.3	3.7	4	4.3	5.1	84
1/8"	5	2	1.3	1.6	1.9	2.7	3.1	3.7	4.2	4.7	5.1	5.5	6.5	65
1/4"	6.1	2.3	1.3	2	2.3	3.3	3.8	4.5	5.2	5.7	6.2	6.7	7.9	74
1/4"	6.5	2.38	1.6	2.1	2.5	3.5	4	4.8	5.5	6.1	6.7	7.1	8.4	50
1/4"	10	3.18	1.6	3.3	3.8	5.4	6.2	7.4	8.5	9.4	10.2	11	13	67
1/4"	12.5	3.2	1.6	4.1	4.8	6.8	7.7	9.3	10.8	11.8	12.8	13.7	16.2	74
3/8"	9.5	2.6	2.4	3.1	3.6	5.1	5.9	7.1	8.1	8.9	9.7	10.4	12.3	50
3/8"	15	3.6	2.4	4.9	5.7	8.1	9.3	11.2	12.7	14.1	15.4	16.5	19.4	67
3/8"	20	4	2.8	6.5	7.6	10.8	12.4	14.9	17	18.8	20	22	26	80
3/8"	22	4.5	2.8	7.2	8.4	11.9	13.6	16.4	18.7	21	23	24	28	90
1/2"	16	3.5	3.2	5.2	6.1	8.7	9.9	11.9	13.6	15.1	16.4	17.6	21	50
1/2"	25	4.6	3.2	8.2	9.5	13.5	15.4	18.6	21	24	26	27	32	67
1/2"	32	5.2	3.6	10.4	12.2	17.3	19.8	24	27	30	33	35	41	75
1/2"	40	6.2	3.6	13.1	15.2	22	25	30	34	38	41	44	52	91
3/4"	50	6.7	4	16.3	19.1	27	31	37	42	47	51	55	65	94
3/4"	2.5	4.9	4.4	9.6	11.2	15.9	18.2	22	25	28	30	32	38	50
3/4"	4	6.4	4.4	15.4	18	26	29	35	40	44	48	52	61	70
3/4"	7	9.5	5.2	27	31	45	51	61	70	78	84	91	107	92
1"	4.2	6	5.6	16.2	18.9	27	31	37	42	47	51	54	64	50
1"	7	8.3	5.6	27	31	45	51	61	70	78	84	91	107	68
1"	8	9.5	5.6	31	36	51	58	70	80	89	91	104	122	81
1"	10	11.9	5.6	38	45	64	73	88	100	111	121	130	153	90
1"	12	11.9	6.4	46	54	77	87	105	120	133	145	155	183	92
1 1/4"	6	7.4	6.4	23	27	38	44	53	60	67	72	78	92	50
1 1/4"	10	9.6	6.4	38	45	64	73	88	100	111	121	130	153	67
1 1/4"	12	10.7	6.4	46	54	77	87	105	120	133	145	155	183	70
1 1/4"	14	12.3	6.4	54	63	89	102	123	140	155	169	181	215	80
1 1/2"	20	15.1	7.9	77	90	128	146	175	200	220	240	260	305	93
1 1/2"	10	9.5	8.7	38	45	64	73	88	100	111	121	130	153	50
1 1/2"	16	12.7	8.7	62	72	102	116	140	158	178	193	210	245	74
1 1/2"	20	14.3	8.7	77	90	128	146	175	200	220	240	260	305	76
1 1/2"	30	18.3	10.3	115	135	191	220	265	300	330	360	390	460	94
2"	17	12.7	11.1	65	76	108	124	149	170	189	205	260	300	50
2"	30	17.3	11.1	115	135	191	220	265	300	330	360	390	460	74
2"	35	19.2	11.1	135	157	225	255	310	355	390	425	455	540	77
2"	40	21	11.1	154	180	255	295	350	400	445	485	520	610	80
2"	50	23.8	14.3	192	225	320	385	440	500	560	610	740	770	85
2"	60	28.6	14.3	230	270	385	440	530	600	670	730	780	920	100

Principio de funcionamiento y estructura

Las boquillas rociadoras de cono lleno de acero inoxidable ofrecen un patrón de rociado uniforme de círculo completo gracias a sus paletas internas o cámara de turbulencia de diseño exclusivo.

Remolino de líquido: después de que el líquido fluye hacia la boquilla, las paletas internas o los componentes de remolino obligan al fluido a girar a alta velocidad.

Mezcla y atomización: el líquido arremolinado se mezcla dentro de la cámara de la boquilla. A medida que sale del orificio, una fuerte fuerza de corte y una caída repentina de presión rompen el fluido en pequeñas gotas finas al instante.

Distribución uniforme: las paletas con forma precisa garantizan una cobertura de flujo constante en todo el cono de pulverización, desde el borde exterior hasta el centro.

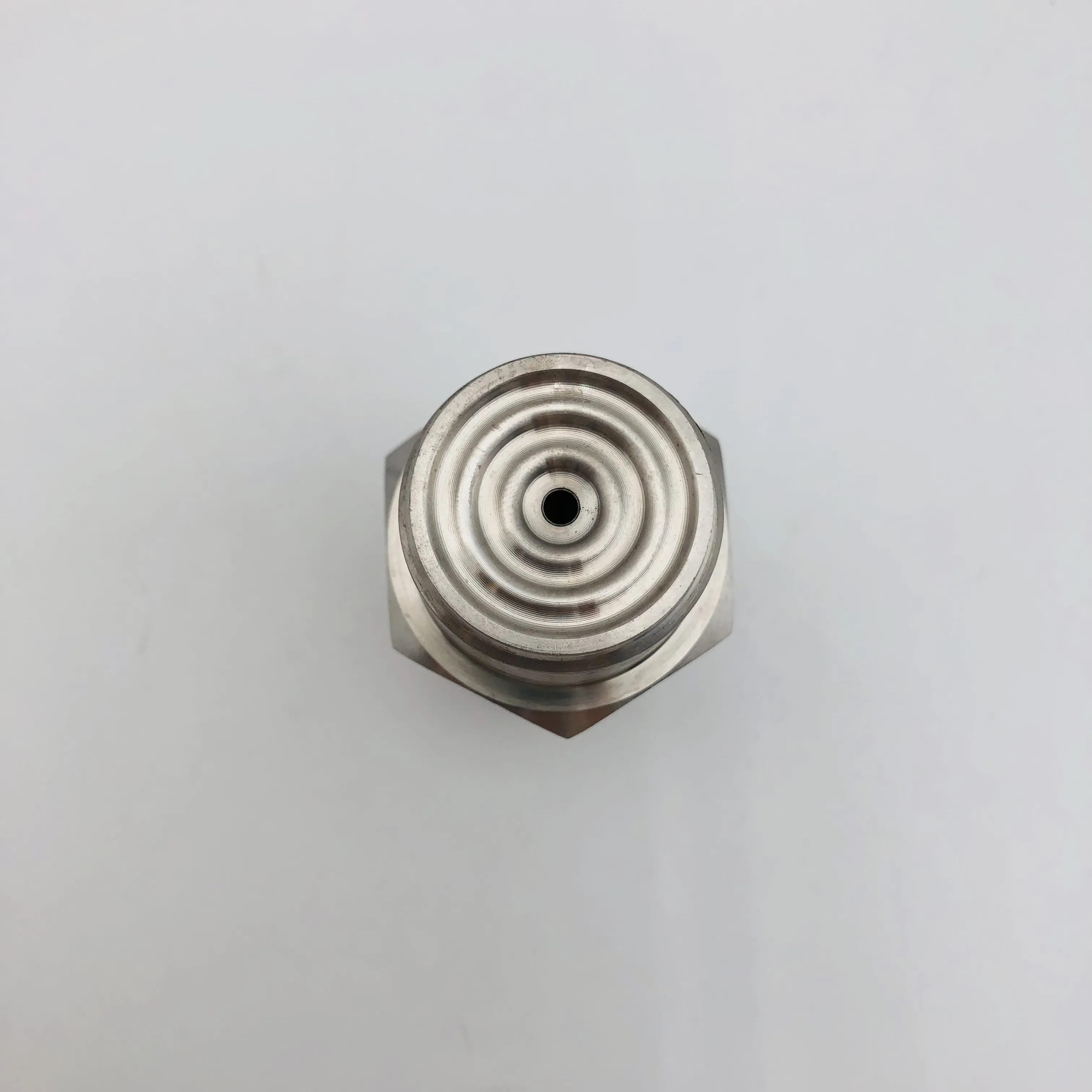

Stainless Steel Full Cone Spray Nozzles Tuoyuan Metal

Estudios de casos de clientes y reseñas de compradores reales

Antecedentes del proyecto

Una gran cantera local de agregados en el sudeste asiático enfrentó una grave contaminación por polvo en el área de trituración, los puntos de transferencia de las cintas transportadoras, los patios de acopio y los pasillos de carga. La planta alguna vez usó boquillas rociadoras ordinarias de hierro fundido y plástico para suprimir el polvo de niebla. Esas viejas boquillas tenían inconvenientes obvios: fácil abrasión por agua con sedimentos mezclados, frecuente obstrucción interna por polvo de arena, rociado desigual y disperso, vida útil corta y paradas frecuentes para reemplazarlas. Además, el exceso de polvo flotante no cumplió con los estándares de inspección ambiental local, lo que provocó restricciones de producción diarias.

Solución personalizada que proporcionamos

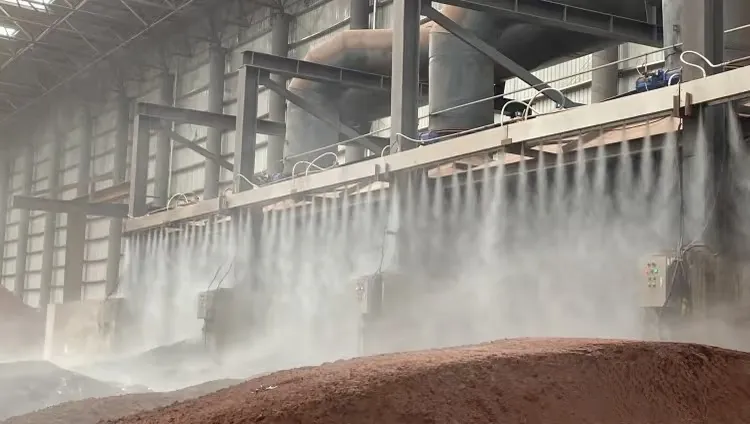

La planta adoptó nuestras boquillas rociadoras de cono lleno de acero inoxidable SUS304 y SUS316 para la renovación completa del sitio. Combinamos modelos de cono completo de ángulo amplio y presión media para postes de niebla fijos, pulverización superior de talleres y tuberías de supresión de polvo cerradas con cinta transportadora.

Opinión del cliente

"Probamos muchas boquillas de aspersión baratas antes, la mayoría se bloquean con lodo de arena en una semana. Esta boquilla de cono lleno de acero inoxidable funciona perfectamente en nuestro sistema de aspersión de salida de trituradora. La cobertura de aspersión del cono es total, niebla uniforme, apenas se obstruye incluso usando agua circulante de fábrica. Menos trabajo de mantenimiento, funcionamiento estable durante todo el día. Compra a granel digna para supresión de polvo de cantera".

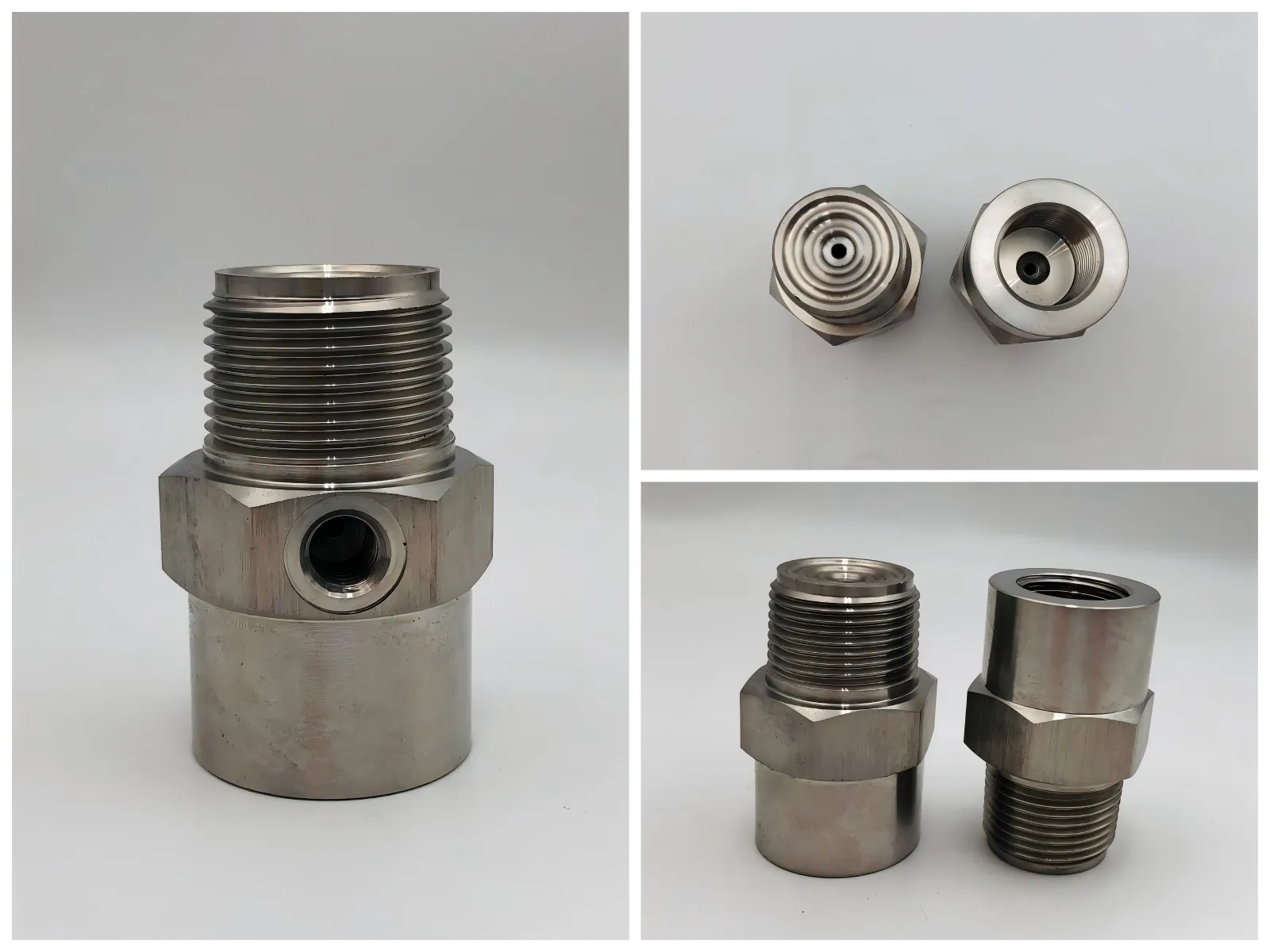

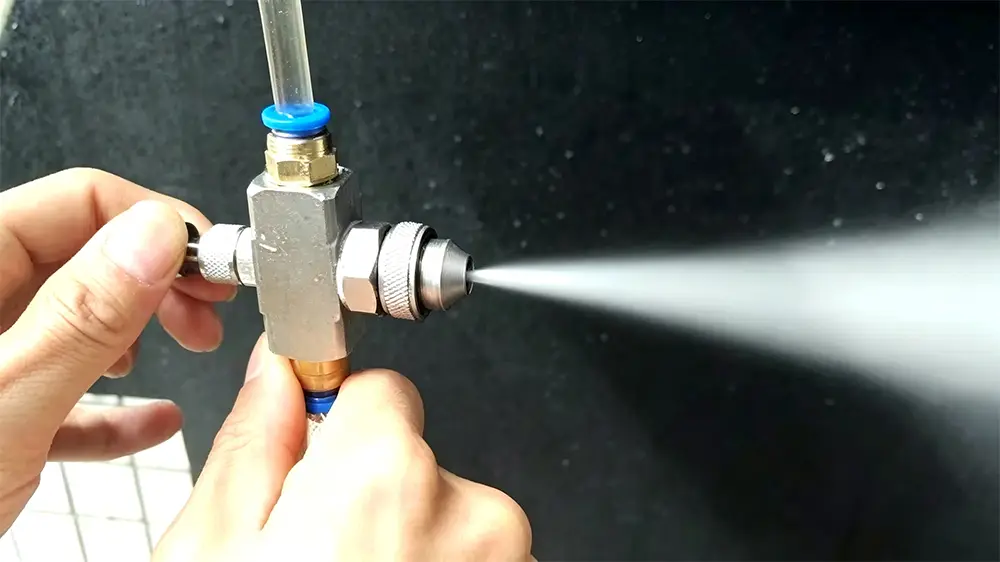

Pantalla de muestra

Parámetro del producto

Nombre del producto	Boquillas pulverizadoras de cono lleno de acero inoxidable
Materiales	304, 316, 316L, latón
Tasa de flujo	Personalizado
Ángulo de pulverización	Personalizado
Estilo	Tamaño del hilo
Boquillas de pulverización de cono lleno BB	1/8”-2”
Boquillas pulverizadoras de cono lleno HH	1/8”-2”
Boquillas pulverizadoras de cono lleno GG	1/8”-3/4”
Boquillas pulverizadoras de cono lleno SJV-B	1/8”-3/4”

Aplicación de boquillas pulverizadoras de cono lleno de acero inoxidable

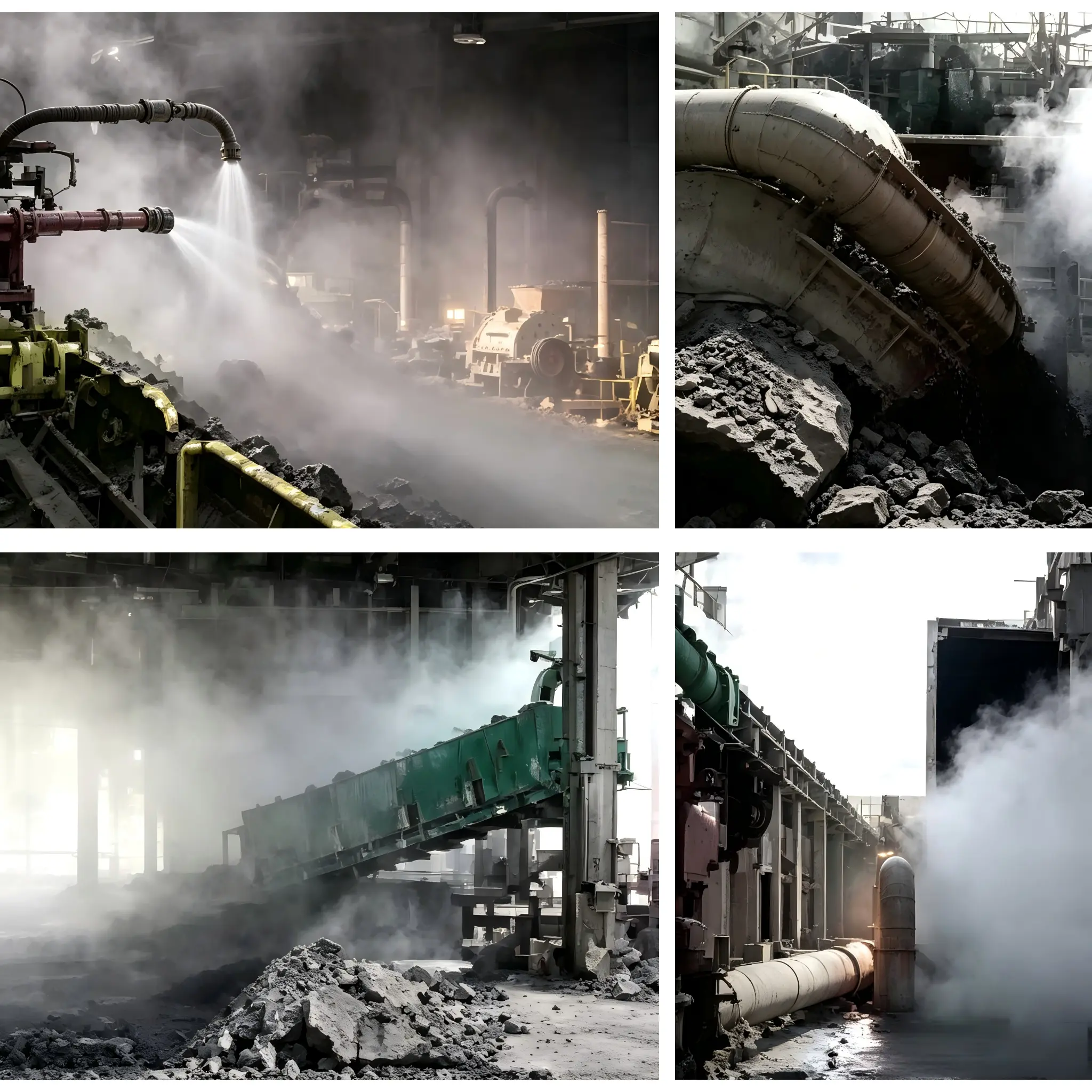

1. Las plantas de arena y grava generan una gran cantidad de polvo flotante durante el proceso de producción y trituración del mecanismo de arena. Las boquillas rociadoras de cono lleno de acero inoxidable suprimen las emisiones rociando agua fina y densa en el aire. En consecuencia, estas partículas de polvo caen debido a la gravedad, lo que logra una supresión del polvo altamente eficiente en su origen.

2. Las plantas de procesamiento de granos y aceites acumulan fácilmente polvo orgánico inflamable durante las operaciones de descarga, transporte y limpieza de materiales. El sistema de atomización rocía con precisión microniebla de agua en los puntos de transferencia de material. Esta operación reduce eficazmente el riesgo potencial de explosiones de polvo en la fábrica.

3. Los procesos de fundición y sinterización en plantas metalúrgicas generan cantidades masivas de polvo tóxico y gases de combustión a alta temperatura. Las boquillas rociadoras de cono lleno de acero inoxidable de alta presión lavan eficazmente los equipos del taller, enfrían los hornos calientes y suprimen el polvo ambiental. Las gotas distribuidas uniformemente aumentan el área de contacto gas-líquido, lo que acelera significativamente la neutralización de gases nocivos.

4. Las canteras se enfrentan a una grave contaminación de polvo durante las operaciones de voladura a cielo abierto, perforación de rocas y cribado de áridos. Las boquillas rociadoras de cono lleno de acero inoxidable suprimen el polvo generalizado, eliminan la espuma de aguas residuales y enfrían rápidamente las materias primas calientes. Este versátil sistema de boquillas también sirve como una herramienta de extinción de incendios altamente eficiente para extinguir incendios repentinos.

Preguntas frecuentes

P1: ¿Qué define exactamente a las boquillas rociadoras de cono lleno de acero inoxidable y cómo se ve su patrón de rociado?

R1: Esta boquilla rociadora de cono sólido utiliza paletas internas o una cámara de turbulencia para romper el líquido en una fina niebla.

P2: ¿Cuáles son las variables principales que dictan el tamaño de las gotas en estas boquillas?

R2: La presión de funcionamiento, el diámetro del orificio y la viscosidad del líquido determinan el tamaño de la gota. Las presiones más altas fuerzan al líquido a través del orificio más rápido, lo que produce una atomización más fina.

P3: Acero inoxidable y latón. ¿Cómo elijo el material correcto?

R3: El acero inoxidable (304/316L) resiste calor extremo, desgaste y alta presión, lo que lo convierte en el estándar de la industria para plantas metalúrgicas.

El latón ofrece un mecanizado suave y un rendimiento decente para configuraciones no corrosivas y sensibles a los costos, como refrigeración general o protección contra incendios.
